Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SE3 |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 100~504 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Materiais: | 50Mn, 42CrMo | modelo: | SE3 |
|---|---|---|---|
| Relação da engrenagem: | 31:1 | Torque avaliado da saída: | 600nm |
| Guardarando o torque: | 1500NM | Inclinando o torque: | 3000Nm |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Realçar: | movimentação do gerencio para o sistema de rastreio solar,movimentação do pântano para o perseguidor solar |
||

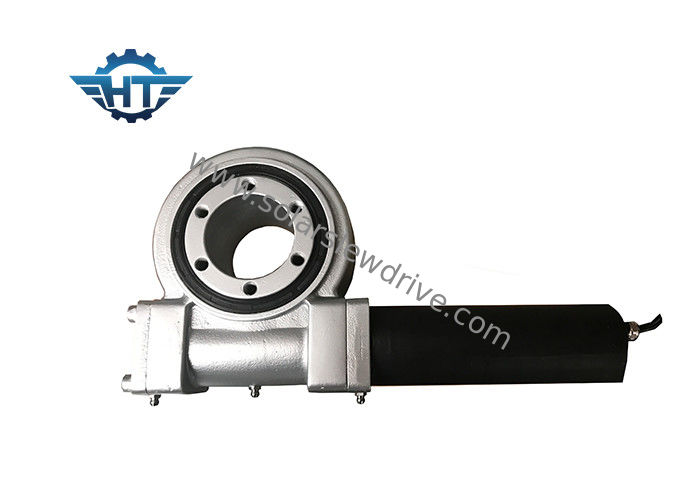

A caixa de engrenagens solar do perseguidor da única linha central da engrenagem de sem-fim combinou com os motores 12/24vdc para Csp
Descrição
Nossa movimentação do gerencio é composta do alojamento, rolamento do gerencio, selagem, envolvendo o sem-fim e outros accssories padrão do hardware. Nós podemos igualmente combinar tipos diferentes dos motores tais como os motores eletrônicos da engrenagem 12VDC ou 24VDC planetária, os motores hidráulicos, que podem movimentos para a rotação do sentido sentido horário e do sentido sentido horário do contador com desempenho e eficiência elevada estáveis.
Uma única linha central de 3 polegadas SE3 massacrou movimentações tem extensamente aplicações tais como o único sistema de rastreio liso da linha central, o sistema de rastreio oblíquo, centrais elétricas parabólicas da calha, do fresnel e do heliostat.
Vantagens
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. escala de gerencio de 360 graus
3. Envolvendo a movimentação do sem-fim para dentro
4. Multi contato de dente para assegurar a carga alta
5. Função de travamento automático
Dados técnicos
| Parâmetros de desempenho do modelo do SE | ||||||||||||
| Modelo | Torque avaliado da saída (N.m) | Guardando o torque (N.m) | TiltingTorque (N.m) | Carga axial (kN) | Carga radial (kN) | Relação | Effeciency | Precisão (grau) | IP | Temp de trabalho. (℃) | De travamento automático | Peso (quilogramas) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 204 |
Observação: Para umas dimensões mais detalhadas e uns parâmetros, refira por favor nossos desenhos das vendas.
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores bondes etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
