Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SDE5” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Materiais: | 50Mn, 42CrMo | modelo: | SDE 5 |
|---|---|---|---|
| Relação da engrenagem: | 37:1 | Torque avaliado da saída: | 800 nanômetro |
| Guardarando o torque: | 9200 nanômetro | Inclinando o torque: | 6000 nanômetro |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Folga: | ≤ 0,1 | Matéria: | linha central dupla |
| Realçar: | movimentação pequena do pântano,motor de movimentação do sem-fim |
||

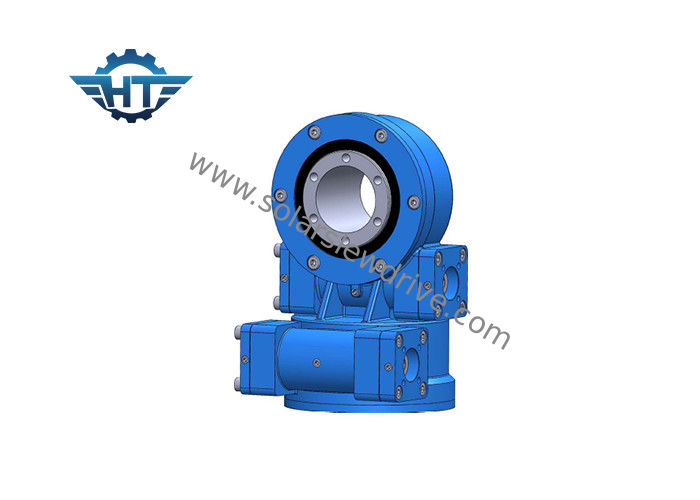

Baixa movimentação dupla do pântano da linha central da velocidade de rotação SDE5 com certificação de ISO9001/CE para perseguidores solares
Descrição
O desempenho de movimentações do gerencio varia de 6kNm a 220kNm de guardar o torque, o 200Nm a 63kNm do torque da saída, o 500Nm a 271kNm de virar a capacidade de carga do momento, e as relações de redução da caixa de engrenagens do 30:1 até 156.600: 1. A montagem pode ser feita horizontalmente, verticalmente, ou através de uma combinação de machados múltiplos.
A instalação vertical
Recomenda-se para montar as movimentações do gerencio que referem a parte superior de tiragem unida em aplicações solares para a melhor proteção.
Para outras aplicações, os sentidos da montagem serão baseados na avaliação do nível da proteção e será melhor para a melhor proteção.
A instalação horizontal
Recomenda-se para montar as movimentações do gerencio de cabeça para baixo na linha central do azimute em pedidos solares para a melhor proteção e para adicionar a proteção para a linha central da elevação.
Para outras aplicações, os sentidos da montagem serão baseados na avaliação do nível da proteção e será melhor para a melhor proteção.
As movimentações duplas do gerencio da linha central são montadas de dois sentidos.
Vantagem
1. Momento forte da reviravolta baseado no anel do gerencio
2. Adopt que envolve a movimentação do sem-fim
3. Conduza a carga maior para usar o multi contato de dente
4. Melhore a função de travamento automático estática
Dados técnicos
| Modelo | Relação | Torque avaliado da saída (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
Observação: As dimensões e os parâmetros acima podem ser atualizados ou ajustado, para umas dimensões mais detalhadas e uns parâmetros, refira por favor nossos desenhos das vendas.
Serviços personalizados
1. projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores bondes etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Applicatons
O sistema de rastreio solar concentrado, aplicando as movimentações duplas de um gerencio da linha central em um sistema solar que precisam a alta demanda do elevado desempenho do gerencio conduz.
