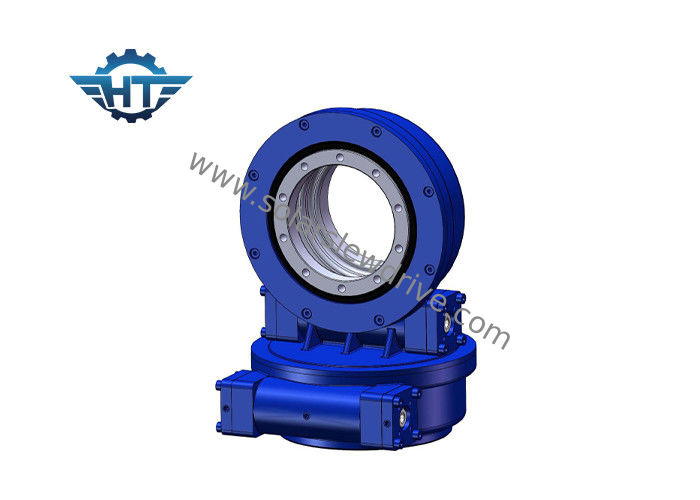

Movimentação solar pequena do perseguidor do tamanho SDE3 com os 24 motores da engrenagem planetária do VDC para perseguidores duplos da linha central

Movimentação solar pequena do perseguidor do tamanho SDE3 com os 24 motores da engrenagem planetária do VDC para perseguidores duplos da linha central

Movimentação solar pequena do perseguidor do tamanho SDE3 com os 24 motores da engrenagem planetária do VDC para perseguidores duplos da linha central
Small Size SDE3 Solar Tracker Drive With 24 VDC Planetary Gear Motor For Dual Axis Trackers
Movimentação solar pequena do perseguidor do tamanho SDE3 com os 24 motores da engrenagem planetária do VDC para perseguidores duplos da linha central
Detalhes do produto:
Lugar de origem: China
Marca: HangTuo
Certificação: CE, ISO9001
Número do modelo: SDE3”
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: USD 280~504 / pc
Detalhes da embalagem: Caixa de madeira compensada
Tempo de entrega: 15~45 dias
Termos de pagamento: L / C, T / T, Western Union
Habilidade da fonte: PCS 2000 POR O MÊS
Contato
Descrição de produto detalhada
Material: 50Mn, 42CrMo Modelo: SDE3
Tipo: sem-fim e wormwheel Garantia: 3 anos
Suporte laboral: Toda a vida Aplicação: Sistema de rastreio solar
Relação: 31:1 Tempo da vida: 30 anos
Nível da proteção: IP66
Realçar:

movimentação pequena do pântano

,

motor de movimentação do sem-fim

Movimentação solar pequena do perseguidor do tamanho SDE3 com os 24 motores da engrenagem planetária do VDC para perseguidores duplos da linha central



Nós estamos oferecendo a movimentação pequena do gerencio do tamanho SDE3 somos uso para o perseguidor solar da linha central dupla com os painéis solares do medidor 3-5 quadrado.



Tipo: Massacrou o rolamento para o sistema de rastreio solar
Marca: Hangtuo
Number modelo: SDE3
Relação da engrenagem: 31:1



Descrição da movimentação do gerencio


O alojamento incluido do sistema de rastreio solar massacrou a movimentação com inclinação da capacidade do momento.




A movimentação do gerencio consiste principalmente em um rolamento do gerencio, shaft&motors de um sem-fim (C.A., C.C., hidráulicas). Pode igualmente carregar a carga axial, carga radial e momento da inclinação. A vantagem principal é facilmente instalar, manter e salvar o espaço da instalação.
SDE encerrou o abrigo do movimento do poder da ajuda da movimentação do pântano através das indústrias e é perfeito para as situações que exigem carga-guardar e torque rotatório da mesma caixa de engrenagens. As aplicações típicas incluem perseguidores solares, turbinas eólicas, pratos do satélite e do radar, guindastes do caminhão, elevadores do homem, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s, e elevadores automotivos.


Movimentação de abrigo incluida do pântano para fornecer o apoio da carga e torque rotatório controlado perseguidores solares em únicos e da duplo-linha central. Nosso perseguidor in-house solar é usado para testes acelerados do ciclo de vida de torque aplicado, de radial, e de cargas axiais, e de virar o movimento. Há uma estrutura tornada mais pesada especial da gaiola de modo que nós possamos imitar o painel quadrado do picovolt do medidor até 120.


A movimentação do gerencio é uma caixa de engrenagens que possa com segurança guardar cargas radiais e axiais, assim como transmite um torque para girar. A rotação pode estar em uma única linha central, ou em machados múltiplos junto. As movimentações do gerencio são feitas fabricando a engrenagem, os rolamentos, os selos, o alojamento, o motor e outros componentes auxiliares e montagem deles em uma caixa de engrenagens terminada.


A movimentação do gerencio é aplicada extensamente em reboques modulares, em guindastes, em equipamento da garra da madeira, na plataforma de trabalho aérea, em sistemas solartracking das energias eólicas dos sistemas, etc.


a movimentação do gerencio é apropriada para áreas da alto-latitude e o effciency da produção de eletricidade será aumentado sobre 35%, que melhoram significativamente o effciency do sistema da geração das energias solares.


Para o sistema de rastreio solar da único-linha central horizontal, o eixo principal do painel solar ajustará o ângulo para seguir precisamente o ângulo da declinação. Este tipo da movimentação do gerencio é aplicado somente para a baixa área das latitudes.


Adotando o rolamento do gerencio como seu componente do núcleo, a movimentação do gerencio pode carregar a força axial, força radial e da inclinação momento simultaneamente. A movimentação do gerencio é aplicada extensamente em sistemas de rastreio solares.


O sistema de rastreio solar é dividido no sistema de rastreio solar da único-linha central horizontal, no perseguidor inclinado da único-linha central e no sistema de rastreio solar da linha central dupla.
As movimentações do gerencio que são usadas em sistemas de rastreio solares são principalmente única linha central (série do SE), linha central dupla (série de SDE) e tipo vertical (série da VE). E os modelos usados os mais comuns são SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.





Confiança



Nossas movimentações do gerencio da duplo-linha central de SDE são asseguradas por um tempo da vida do campo de 30 anos do posicionamento 3D preciso. As movimentações de SDE criam uma solução eficiente e segura em uma única movimentação. Nós qualificamos todas nossos componentes e matérias primas usando os padrões ajustados por ISO 9001, certificações do CE para maximizar a vida do campo.



Desempenho



Nossas movimentações do pântano usam a tecnologia patenteada do sem-fim da ampulheta para dar o apoio máximo do controle e do movimento. Nossas engrenagens de sem-fim contratam 5 a 11 dentes na linha do passo da engrenagem de anel do parafuso da ampulheta, que é um acoplamento mais alto do dente do que sem-fins padrão, dando à caixa de engrenagens a maiores estabilidade e força. Aprenda mais sobre a tecnologia da ampulheta.



Movimentação solar pequena do perseguidor do tamanho SDE3 com os 24 motores da engrenagem planetária do VDC para perseguidores duplos da linha central 0



Como escolher o tamanho apropriado de movimentações do gerencio?



Escolher um tamanho apropriado das movimentações do gerencio a fim evitar da falta do desempenho ou do excesso não único do desempenho é jogar um papel importante em conseguir soluções eficazes na redução de custos.



Dê-nos por favor a seguinte informação a fim selecionar uma movimentação apropriada do gerencio:



1. a aplicação

2. o toque da saída exigiu. Se você não tem uma ideia clara desses dados, apenas diga-nos a carga, por exemplo, o peso dos painéis e dos suporte em nossa movimentação do gerencio.

3. as dimensões da carga e o vento o mais grande em sua área nos 10 anos passados que são usadas para calcular se a movimentação que nós recomendamos poderiam carregar a carga do maxium quando vier o vento grande.



4. a velocidade que da saída você exigiu que nos ajudará a recomendar os motores apropriados para você.

5. outras informações tais como a procura etc. da folga, da categoria do IP



Nossas movimentações duplas do gerencio da linha central são alistadas abaixo, para umas dimensões mais detalhadas e os parâmetros, referem por favor nossos desenhos das vendas.


Modelo Performance Parameters de SDE
Modelo Torque da saída avaliado (N.m) Guardando o torque (N.m) TiltingTorque (N.m) Carga axial (kN) Carga radial (kN) Relação Effeciency Precisão (grau) IP Temp de trabalho. (℃) De travamento automático Peso (quilogramas)
3" 600 1500 5800 3,6 15 31:1 43% ≤0.1 66 -30~+120 Sim 25kg
5" 800 6000 9200 16 27 37:1 43% ≤0.1 66 -30~+120 Sim 34kg
7" 2000 13500 13200 34 58 57:1 43% ≤0.1 66 -30~+120 Sim 56kg
9" 4300 16000 27200 60 130 61:1 43% ≤0.1 66 -30~+120 Sim 92kg
12" 5800 25000 40560 77 190 78:1 43% ≤0.1 66 -30~+120 Sim 160 quilogramas
14" 6750 48000 44200 110 230 85:1 43% ≤0.1 66 -30~+120 Sim 224kg
17" 9460 67000 53040 142 390 102:1 43% ≤0.1 66 -30~+120 Sim 320kg
21" 16000 89000 65000 337 640 125:1 43% ≤0.1 66 -30~+120 Sim 492kg
25" 21450 112000 89000 476 950 150:1 43% ≤0.1 66 -30~+120 Sim 705 quilogramas
