Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SE21” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| modelo: | SE21 | Relação da engrenagem: | 125:1 |
|---|---|---|---|
| Cor: | RAL 9006 ou como pedido | Aplicativo: | Perseguidor solar |
| Lugar de origem: | Changzhou, China | Motorista: | Motor 220VAC/380VAC/24VDC |
| Garantia: | 5~10 anos | Certificado: | ISO9001, CE |
| A instalação: | Horizontal e vertical | Sem-fim: | Envolva |
| Realçar: | caixa de engrenagens da movimentação do sem-fim,anel do gerencio da engrenagem de sem-fim |
||

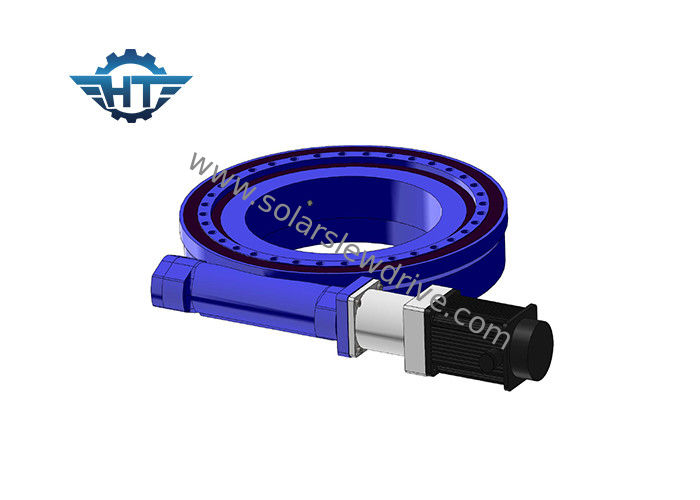

21 polegadas - movimentação do gerencio da linha central do torque alto única com o motor hidráulico para Marine Cranes And Digger
Breve introdução
O SE encerrou movimentações do gerencio é agora o tipo o mais popular no mercado que pode ajudar a pôr o movimento na maquinaria tal como turbinas eólicas, equipamento militar, escavador s e igualmente na energia limpa tal como perseguidores solares, centrais elétricas de energias solares concertrated, no addtion, poderia ser igualmente aplicar-se em outras áreas tais como o equipamento médico, a silvicultura, a gestão de resíduos e positioners industriais. O alojamento encapsulam inteiramente todos os componentes da movimentação tais como o gearset dobro do sem-fim do envolvimento, a engrenagem planetária, e o rolamento da plataforma giratória de modo que tenha a proteção total dos elementos. A movimentação incluida é igualmente vantajosa se você está montando para dentro de modo a para não ver que as partes no motionto evitam ferir para situar trabalhadores.
As movimentações do gerencio do SE são ideais para os trabalhos que exigem carga-guardar e torque rotatório da mesma caixa de engrenagens. O completamente fechado vem com tecnologia patenteada do sem-fim da ampulheta de Hangtuo, ou movimentações do cone e gearsets dobro do sem-fim do envolvimento quando for exigido, para carga-guardar e eficiência máximas. Cada tamanho é testado rigorosamente para o desempenho seguro os tipos escala de 1 polegada a 25 polegadas que produzindo 1.8kNm a 89kNm de guardar o torque, o 0.3Nm a 21kNm do torque da saída, o 1 kNm ao kNm 346 de virar a capacidade de carga do momento, e as relações de redução da caixa de engrenagens do 31:1 até 150: 1.
O gerencio do SE conduz dados técnicos
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
A instalação
A instalação vertical
Recomenda-se para montar as movimentações do gerencio que referem a parte superior de tiragem em aplicações solares para a melhor proteção.
Para outras aplicações, os sentidos de montagem serão baseados na avaliação do nível da proteção e será melhor para a melhor proteção.
A instalação horizontal
Recomenda-se para montar as movimentações do gerencio de cabeça para baixo na linha central do azimute em pedidos solares para a melhor proteção e para adicionar a proteção para a linha central da elevação.
Para outras aplicações, os sentidos de montagem serão baseados na avaliação do nível da proteção e será melhor para a melhor proteção.
Para SE21, nós recomendamos ser instalados horizontalmente.
Tabela do desempenho de SE21
| Modelo | movimentação horizontal do sem-fim da polegada |
| Relação | 125:1 |
| Categoria do IP | IP66 |
| Torque da saída avaliado | kNm 16 |
| Inclinando o torque | kNm 271 |
| Carga axial | kN 1600 |
| Carga radial | kN 640 |
| Guardando o torque | kNm 65 |
| Eficiência | 40% |
| Precisão | ° ≤0.1 |
| De travamento automático | Sim |
| Peso | 140 quilogramas |
| Temperatura de trabalho | -30~+120 ℃ |
