Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | ZSE7 |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~504 / pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
Modelo: | 7 polegadas | Relação da engrenagem: | 57:1 |
---|---|---|---|
Eficiência: | 40% | Preciso: | menos de 0,1 graus |
Motorista: | motor bonde/motor hidráulico/servo motor | Tipo: | Vertical montado |
Aplicação: | Aplicações industriais e do OEM | Cor: | Como pedido |
Realçar: | Movimentação do pântano da engrenagem de sem-fim,engrenagem de anel do gerencio |

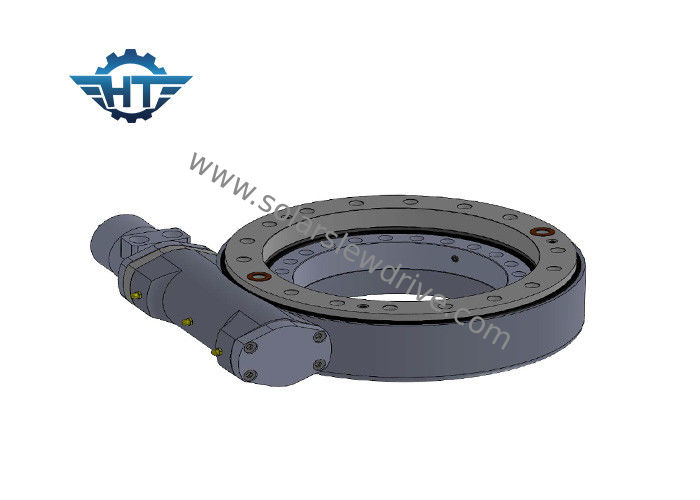

Caixa de engrenagens pequena da movimentação do pântano da engrenagem de sem-fim da folga de 7 polegadas para o refletor parabólico ou o espelho
Descrição do produto
Ao vir escolher a movimentação hidráulica apropriada do gerencio, nós precisamos geralmente de conhecer o seguinte:
1. A aplicação
2. O sistema da pressão hidráulica
3. A carga e a velocidade de gerencio exigidas
4. Geralmente, a movimentação do gerencio do SE com motor hidráulico deve ser instalada horizontalmente. Se não por esta maneira, os pls deixaram-nos saber.
Repercuta – as diferenças existentes do afastamento entre os dentes de engrenagem e o sem-fim são umas muito comuns e frequentemente umas consideráveis e um fatora chave nos projetos de sistemas da engrenagem e de movimentação. As diferenças entre elas permitem a sala para aplicar a lubrificação e podem ajudar a acomodar para dentro os esforços do calor da operação. A engrenagem e o sem-fim são contato em uma condição da malha perfeita próxima. Esta vontade permite por sua vez transferência altamente eficiente da força motriz, a distribuição de carga uniforme e um nível muito impressionante de posicionar a precisão na movimentação
Parâmetros de movimentações do gerencio de ZSE
Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso | Relação |
N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | ||||
3" | 31:1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0° | Sim | 9kg | 31:1 |
5" | 37:1 | 317,5 | 6000 | 68 | 27 | 2300 | 40% | 0° | Sim | 14kg | 37:1 |
7" | 57:1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0° | Sim | 23kg | 57:1 |
9" | 61:1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0° | Sim | 44 quilogramas | 61:1 |
Paremeters da movimentação do gerencio do SE
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
