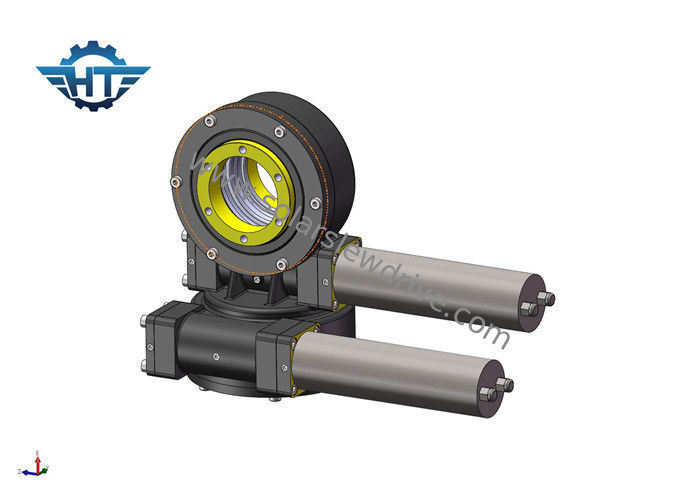

A engrenagem de sem-fim dupla da linha central SDE3 massacrou a movimentação, elevada precisão para o absorvente concentrado do calor

A engrenagem de sem-fim dupla da linha central SDE3 massacrou a movimentação, elevada precisão para o absorvente concentrado do calor

A engrenagem de sem-fim dupla da linha central SDE3 massacrou a movimentação, elevada precisão para o absorvente concentrado do calor
SDE3 Dual Axis Worm Gear Slew Drive, High Precision For Concentrated Heat Absorber
A engrenagem de sem-fim dupla da linha central SDE3 massacrou a movimentação, elevada precisão para o absorvente concentrado do calor
Detalhes do produto:
Lugar de origem: China
Marca: HangTuo
Certificação: CE, ISO9001
Número do modelo: SDE3
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: USD 100~380/ pc
Detalhes da embalagem: Caixa de madeira compensada
Tempo de entrega: 15~45 dias
Termos de pagamento: L / C, T / T, Western Union
Habilidade da fonte: PCS 2000 POR O MÊS
Contato
Descrição de produto detalhada
Lugar de origem: Changzhou, China (continente) Fonte de alimentação: 24VDC
Sensores de Salão: NÃO Tipo de motor: motor escovado planetário da C.C.
Característica: Totalmente incluido Material: 42CrMo ou 50Mn
Realçar:

movimentação do gerencio para o sistema de rastreio solar

,

movimentação solar do perseguidor

A engrenagem de sem-fim dupla da linha central SDE3 massacrou a movimentação com elevada precisão para a central elétrica de energias solares concentrada



Descrição



Como escolher um dispositivo de transmissão para o sistema fototérmico da produção de eletricidade da torre



O dispositivo de transmissão é importante para a eficiência da central elétrica da torre



Na central elétrica fototérmica da torre, os dez dos milhares de espelhos recolhem a radiação solar no absorvente do calor na extremidade da torre deabsorção a fim recolher altas temperaturas e recolher o calor. A fim assegurar a coleção contínua e estável do calor, o espelho deve sempre seguir a posição do sol, através do dispositivo de transmissão no sentido do azimute e da elevação de movimento horizontal (linha central dobro).

O dispositivo de transmissão o mais comum é movimentação do CSP-pântano da torre



A engrenagem de sem-fim dupla da linha central SDE3 massacrou a movimentação, elevada precisão para o absorvente concentrado do calor 0



A movimentação do pântano é conduzida geralmente por um motor para conduzir a rotação do espelho na direção dos dois machados. Como uma máquina da precisão, a aplicação da movimentação do pântano na indústria fototérmica da produção de eletricidade precisa de controlar a precisão de seguimento dentro de 1mrad. A roda e o dente que dobro de sem-fim da estrutura de envelope a área de engrenagem de superfície é grande, precisão da transmissão são mais altos, resistência de impacto são fortes, sua baixa taxa do desgaste podem assegurar o uso a longo prazo sob as circunstâncias da precisão e da vida, mais apropriadas para a central elétrica fototérmica no noroeste do ambiente áspero.



Dados técnicos



Modelo Relação Torque da saída avaliado (N.m) Inclinando o torque (N.m) Guardando o torque (N.m) Carga axial (kN) Carga radial (kN) Eficiência Precisão (°) De travamento automático Peso (quilogramas)
1" 32:1 400 1000 1800 22 12 40% ≤0.1 Sim 6
3" 31:1 600 1500 3000 30 16 40% ≤0.1 Sim 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 Sim 12
7" 57:1 2000 13500 13200 132 58 40% ≤0.1 Sim 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 Sim 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 Sim 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 Sim 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 Sim 105
21" 125:1 16000 203400 81000 1600 640 40% ≤0.1 Sim 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 Sim 204



Motor



24V escovou o motor da C.C.



Especificação:

Tensão: 24VDC

Tensão opcional: 12V, 48V

Nenhuma corrente da carga: 0.6A (máximo)

Nenhuma velocidade da saída da carga: 3,2 RPM

Nenhuma velocidade da carga: 1300 RPM



Velocidade avaliado: 2 RPM

Torque avaliado: 43 nanômetro

Max Torque: 48 nanômetro

Corrente avaliado: 1.8A (máximo)

Classe do IP: IP55

Peso: g 2000



Dimensões

A engrenagem de sem-fim dupla da linha central SDE3 massacrou a movimentação, elevada precisão para o absorvente concentrado do calor 1

Eixo: 12mm



A tensão, o poder e a velocidade do motor serão personalizados de acordo com seu pedido sob a circunstância permitida da dimensão adotável.
