Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | PERITO EM SOFTWARE, VE |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 100~1100/ pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
Tipo: | Única movimentação do gerencio da linha central | Classe de Safty: | IP65 |
---|---|---|---|
Certificação: | ISO, CE | Proteja a característica: | Incluido |
Materiais: | 42CrMo ou 50Mn | Garantia: | 5~10 anos |
Tamanho: | 3 polegadas a 25 polegadas | Aplicação: | Perseguidor industrial, solar |
Realçar: | movimentação do gerencio para o sistema de rastreio solar,movimentação do pântano para o perseguidor solar |

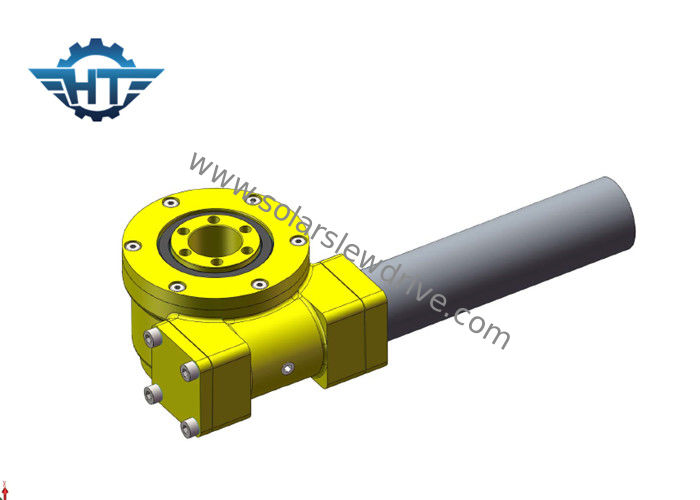

Movimentação solar do perseguidor do tratamento antiferrugem unida com o motor da engrenagem planetária da C.C. aplicado em perseguidores solares lisos
Descrição
O projeto mecânico do perseguidor deve tomar em consideração o deslocamento máximo do sol durante o solstício de verão (o ângulo deslocado máximo entre machados). O único perseguidor liso da linha central ou o perseguidor da linha central polar (única linha central oblíqua), o movimento angular máximo geralmente não excedem ou 120°.
O projeto mecânico da estrutura da movimentação do pântano deve ser firmemente e firmemente, tomando em consideração a expansão térmica do metal e a instalação correta da movimentação do pântano.
No caso do desgaste mecânico razoável, a perda de pressão do vento e a depreciação do material, o sistema de rastreio podem garantir o período do uso de 25 anos. Ao mesmo tempo, a fim proteger a vida útil longa, todas as partes da movimentação do pântano precisam de galvanizar ou outro tratamento antiferrugem da superfície.
Dados de Techical
Parâmetros de desempenho do modelo do SE | ||||||||||||
Modelo | Torque avaliado da saída (N.m) | Guardando o torque (N.m) | TiltingTorque (N.m) | Carga axial (kN) | Carga radial (kN) | Relação | Effeciency | Precisão (grau) | IP | Temp de trabalho. (℃) | De travamento automático | Peso (quilogramas) |
1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 8 |
5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 12 |
7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Sim |
204 |
Instruções de instalação
As movimentações do gerencio da série do SE são instaladas geralmente horizontalmente. E nós igualmente recomendamos instalar horizontalmente a consideração do desempenho das movimentações do gerencio.
