Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SE 3 |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Relação da engrenagem: | 31:1 | Tipo: | Incluido |
|---|---|---|---|
| Aplicação: | Energia solar | Condutor: | motor hidráulico |
| Grau de IP: | IP66 | cor: | Conforme solicitado |
| Effciency: | 40% | Folga: | 0,1 graus |
| Realçar: | solar tracker drive,slewing drive for solar tracking system |
||

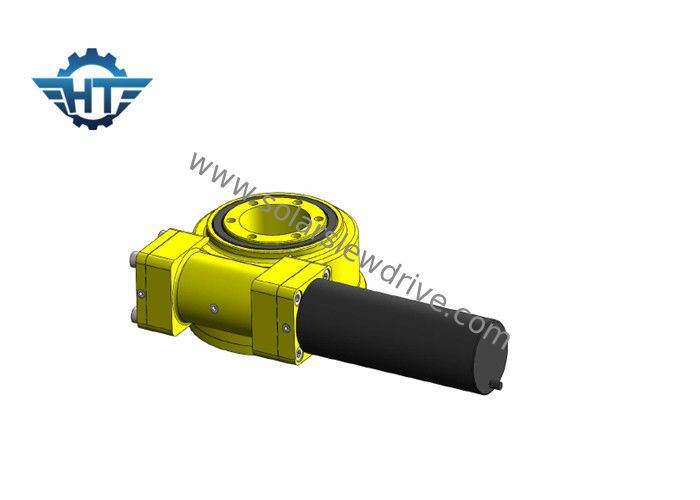

Movimentação alinhada sem-fim do pântano da linha central do SE a única com precisão alta para o uso industrial e concentrou o sistema das energias solares
Descrição
O perseguidor solar deve ter o movimento liso, lento e resistente. O perseguidor deve possuir a precisão da posição e o alto nível altos da confiança. Estas exigências podem ser alcançadas pelos motoristas especialmente projetados conhecidos como motoristas de gerencio.
Precisão: 0,1 graus
Disponível: 3 polegadas - 12 polegadas
A instalação horizontal
Recomenda-se para montar as movimentações do gerencio de cabeça para baixo na linha central do azimute em pedidos solares para a melhor proteção e para adicionar a proteção para a linha central da elevação. Para outras aplicações, os sentidos da montagem serão baseados na avaliação do nível da proteção e será melhor para a melhor proteção.
A instalação vertical
Recomenda-se para montar as movimentações do gerencio que referem a parte superior de tiragem unida em aplicações solares para a melhor proteção. Para outras aplicações, os sentidos da montagem serão baseados na avaliação do nível da proteção e será melhor para a melhor proteção.
Detalhes
1. Adotando o rolamento do gerencio como seu componente do núcleo, a movimentação do gerencio pode carregar a força axial, força radial e da inclinação momento simultaneamente.
2. A movimentação do gerencio é aplicada extensamente em reboques modulares, em todos os tipos de guindastes, na plataforma de funcionamento aérea, em sistemas de rastreio solares e em sistemas das energias eólicas.
3. As caixas de engrenagens elétricas e planetárias podem ser projetadas de acordo com a exigência de cliente.
4. A movimentação do gerencio tem a vantagem do espaço da economia nas facilidades, da capacidade de carga máxima em um design compacto, do tempo extensivo, de custos de manutenção reduzidos, etc.
Parâmetros de desempenho de séries do SE
| Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Guardando o torque | Carga axial | Carga radial | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | N.m | kN | kN | grau | Sim | quilograma | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sim | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sim | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sim | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sim | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 182 |
Desenhos da estrutura
1. Base do alojamento
2. Anel do gerencio
3. Canal adutor
4. Selo
5. Placa superior
6. Conduza (motor hidráulico de /electronic do motor)
7. Viaje de automóvel o adaptador
8. Anel-O
9. Furo da entrada
10. Eixo oposto ao motor
11. Tampão de extremidade
12. Tampa
13. Codificador
