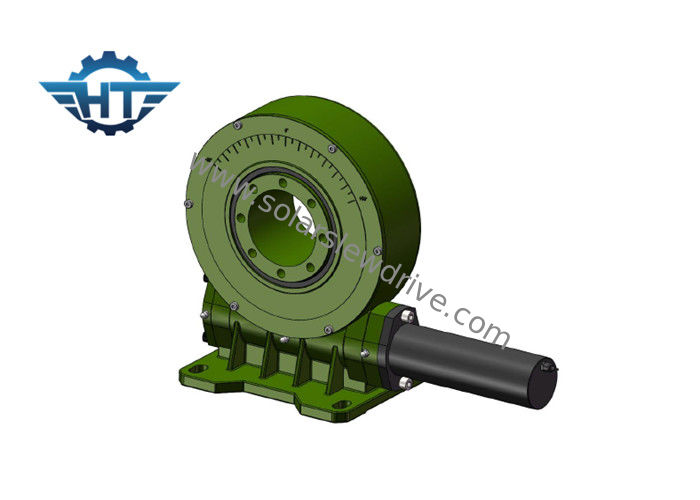

Caixa de engrenagens da movimentação do pântano de VE9 Vertial com alojamento incluido para a maquinaria de construção

Caixa de engrenagens da movimentação do pântano de VE9 Vertial com alojamento incluido para a maquinaria de construção

  • Caixa de engrenagens da movimentação do pântano de VE9 Vertial com alojamento incluido para a maquinaria de construção
  • Caixa de engrenagens da movimentação do pântano de VE9 Vertial com alojamento incluido para a maquinaria de construção
Caixa de engrenagens da movimentação do pântano de VE9 Vertial com alojamento incluido para a maquinaria de construção
Detalhes do produto:
Lugar de origem: China
Marca: HangTuo
Certificação: CE, ISO9001
Número do modelo: VE 9
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: USD 280~504 / pc
Detalhes da embalagem: Caixa de madeira compensada
Tempo de entrega: 15~45 dias
Termos de pagamento: L / C, T / T, Western Union
Habilidade da fonte: PCS 2000 POR O MÊS
Contato
Descrição de produto detalhada
Tipo: Incluido Aplicação: maquinaria de construção
Condutor: motor hidráulico Grau de IP: IP66
cor: Conforme solicitado Effciency: 40%
modelo: VE9 Relação: 61:1
Realçar:

motor hidráulico do pântano

,

engrenagem do gerencio



Caixa de engrenagens da movimentação do sem-fim VE9 com alojamento incluido para o sistema de rastreio solar da única linha central



Descrição do produto



O projeto vertical é o ponto brilhante o mais grande de movimentações do gerencio de Hangtuo, o projeto vertical é usado principalmente para o sistema solar do perseguidor, a estrutura especial simplifica a estrutura complexa do único suporte do sistema de rastreio solar da linha central, reduzindo o custo do sistema inteiro, o projeto vertical está jogando um papel mais competitivo no mercado solar do perseguidor.



Modelo: VE9 Lugar de origem Changzhou, China
Tipo HANGTUO Tipo Incluido
Material 42CrMo, 50Mn Torque da saída 2000 N.m
Inclinando o torque do momento 16 K N.m Guardando o torque 30,5 K N.m
Avaliação axial estática 60 KN Avaliação radial estática 130 KN
Avaliação axial dinâmica 30 KN Avaliação radial dinâmica 65 KN
Relação da engrenagem 37:1 Eficiência 40%



Caixa de engrenagens da movimentação do pântano de VE9 Vertial com alojamento incluido para a maquinaria de construção 0

Aplicações


O pedido o mais comum da movimentação do gerencio para os perseguidores solares de gerencio da duplo-linha central do drivesare da duplo-linha central, tais como heliostats e o photovoltaics concentrado (CPV), e pratos do satélite ou do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase.
Especificações do Positioner da Duplo-linha central de SDE



Característica



1. Projeto incluido vertical com saída simples ou duplo.

2. Usando a engrenagem de sem-fim da ampulheta, o multi-dente que contacta, transfere o torque alto para suportar a maior carga.



Parâmetros de séries da VE



Modelo Relação Torque avaliado da saída (N.m) Inclinando o torque (N.m) Guardando o torque (N.m) Carga axial (kN) Carga radial (kN) Eficiência Precisão (°) De travamento automático Peso (quilogramas)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 Sim 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 Sim 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 Sim 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 Sim 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 Sim 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 Sim 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 Sim 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 Sim 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Sim 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Sim 251
