Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SE1~SE25 |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~504 / pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
Modelo: | SE1~SE25 | Relação da engrenagem: | 31:1~150:1 |
---|---|---|---|
Aplicação: | Perseguidores solares | Lugar de origem: | Changzhou, China |
Motorista: | Motor da engrenagem 24VDC | Certificado: | ISO9001/CE |
Característica: | Única linha central | Manutenção: | Livre |
Cor: | Como pedido | Folga: | 0,1 graus |
Realçar: | movimentação do gerencio para o sistema de rastreio solar,movimentação solar do perseguidor |

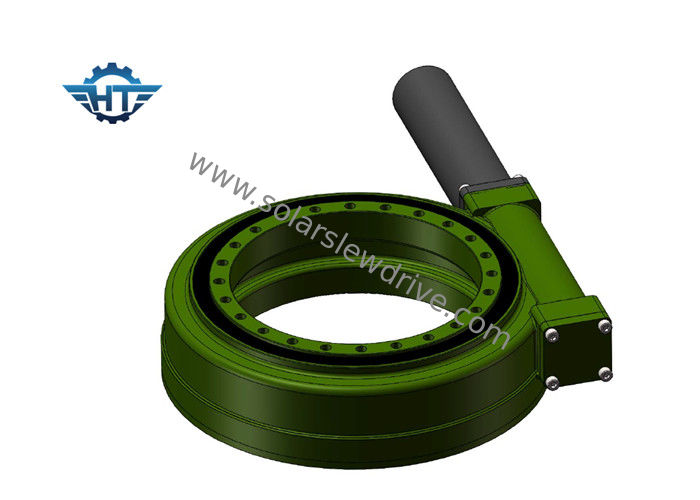

Única linha central SE1 - o perseguidor SE25 solar massacrou a movimentação com o motor da engrenagem 24VDC para o sistema de rastreio solar
Descrição
O anel do gerencio, igualmente conhecido como os rolamentos do gerencio ou o rolamento da plataforma giratória, é um grande rolamento que possa sustentar a carga mais axial, carga radial e momento da inclinação. Sabe-se como: da “junções máquina”, as peças essenciais da transmissão da maquinaria, entre os dois objetos que precisam de ser movimento giratório relativo. Tem o anel interno e exterior, o rolamento e os outros componentes.
Se pode considerar a movimentação do gerencio como uma caixa de engrenagens porque os componentes do movimento do núcleo são o eixo do rolamento e do sem-fim do gerencio. Igualmente consiste em componentes auxiliares tais como selos, alojamento, e motor. Como uma fonte de energia, o motor do pântano é geralmente motor da engrenagem planetária da C.C. ou de engrenagem da C.A. motor. O motor hidráulico da C.A. é usado principalmente na maquinaria de construção como um sistema de movimentação do poder. Porque o componente do núcleo está girando a movimentação do anel, a caixa de engrenagens do gerencio pode prontamente suportar as forças axiais e radiais. O princípio de funcionamento da movimentação do pântano: O sem-fim é conduzido pelo motor, que conduz o anel exterior do anel do gerencio para girar; A saída exterior do anel o torque através da flange e do anel interno do anel do gerencio é fixada no alojamento.
A movimentação do gerencio tem o reverso de travamento automático devido à movimentação da engrenagem de sem-fim com características de travamento automático reversas. Esta característica aumenta extremamente a estabilidade do funcionamento do anfitrião e do fator de segurança. Comparado aos produtos tradicionais do balanço, a caixa de engrenagens da movimentação do gerencio é fácil de instalar, fácil manter, e salvar o espaço considerável da instalação.
Vantagens da movimentação do gerencio
1. A tecnologia do sem-fim da ampulheta fornece mais contato de dente, um torque mais alto
2. forneça uma solução econômica e compacta os baixos custos de manutenção
3. a engrenagem e o canal adutor do gerencio endurecem o aumento da tecnologia de processamento a vida da movimentação do pântano
4. Todos os componentes do mecanismo de gerencio rigorosamente são testados e têm o bom controle de qualidade
5. Custom design está disponível
Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Guardando o torque | Carga axial | Carga radial | Eficiência | Precisão | De travamento automático | Peso |
N.m | N.m | N.m | kN | kN | grau | Sim | quilograma | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sim | 9 |
5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sim | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sim | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sim | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 182 |
Aplicação da movimentação do gerencio
A movimentação do gerencio é um produto perfeito do controle de movimento para a aplicação que exige a força rotatória do torque.
Massacrou a movimentação para solar: é projetada na rotação fotovoltaico solar do painel e melhora a eficiência da produção de eletricidade. As soluções de seguimento solares da única linha central & da linha central dupla estão disponíveis. A movimentação do gerencio de Jack Motion do poder para a aplicação de sistema de rastreio solar inclui o prato solar do concentrador solar, CPV (Photovoltaics concentrado), CSP (energias solares concentradas), calha parabólica solar, perseguidor do picovolt
Para geradores de vento: As movimentações do gerencio são usadas para girar o suporte nas turbinas eólicas
Movimentação do gerencio para a aplicação da maquinaria de construção: aplicado extensamente no guindaste montado do caminhão, plataforma de trabalho aérea, guindaste de doca, garra da madeira
Para o mercado da indústria: Cadeia da automatização/fabricação, braço robótico
Para o satélite: massacrou a movimentação pode ser usado para comunicações e sistemas de navegação mundiais de espaço na antena parabólica
