Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SDE3” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Materiais: | 50Mn, 42CrMo, QUARTO | modelo: | sde |
|---|---|---|---|
| Diâmetro exterior: | 3-25 polegada | Tamanho de furo: | 100-800mm |
| Opções da engrenagem: | Engrenagens externos | Garantia: | 3 anos |
| OEM: | Disponível | Tipo de giro: | Linha central dobro |
| Realçar: | Movimentação do anel do giro,motor de movimentação do sem-fim |
||

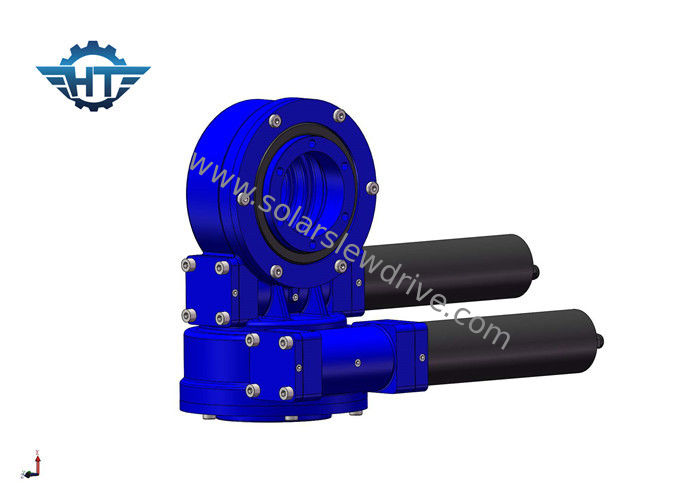

SDE3 Dual movimentação do pântano da linha central com o motor da engrenagem 24VDC para o perseguidor solar com alojamento incluido
Descrição
O sem-fim é conduzido pelo motor, que conduz o anel exterior do anel do gerencio para girar; o anel exterior output o torque através da flange e o anel interno do anel do gerencio é fixado no alojamento. A movimentação do gerencio tem de travamento automático reverso devido à movimentação da engrenagem de sem-fim com características de travamento automático reversas.
As movimentações do gerencio de Hangtuo fornecem uma grande relação em uma única fase da engrenagem, aperfeiçoada para o peso contra o desempenho. Os rolamentos e as engrenagens são montados em um perfil baixo, auto-retendo, e pronto-à-instalam o alojamento, permitindo o produto de reagir a todas as forças axiais e radiais, e resultando inclinando os momentos criados nas aplicações as mais desafiantes. Estes produtos alto-adaptávens igualmente caracterizam a resistência de choque forte, o desempenho da longa vida, a rotação lisa, o carregamento da proteção, e opções seladas da movimentação. Todos os benefícios técnicos, combinados com os padrões de qualidade líder de mercado, fazem a produtos de Hangtuo os candidatos ideais para aplicações desempenho-críticas, resistentes.
Parâmetros de desempenho do modelo de SDE
| Modelo | Torque avaliado da saída (N.m) | Guardando o torque (N.m) | TiltingTorque (N.m) | Carga axial (kN) | Carga radial (kN) | Relação | Effeciency | Precisão (grau) | De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1500 | 5800 | 3,6 | 15 | 31:1 | 43% | ≤0.1 | Sim | 25kg |
| 5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 43% | ≤0.1 | Sim | 34kg |
| 7" | 2000 | 13500 | 13200 | 34 | 58 | 57:1 | 43% | ≤0.1 | Sim | 56kg |
| 9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 43% | ≤0.1 | Sim | 92kg |
| 12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 43% | ≤0.1 | Sim | 160 quilogramas |
| 14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 43% | ≤0.1 | Sim | 224kg |
| 17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 43% | ≤0.1 | Sim | 320kg |
| 21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 43% | ≤0.1 | Sim | 492kg |
| 25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 43% | ≤0.1 | Sim | 705 quilogramas |
Características chaves
1. estável
2. elevada precisão
3. desempenho excelente
