Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SE3 |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 100~1100/ pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
Relação da engrenagem: | 31:1 | Torque normal da saída: | 533 nanômetro |
---|---|---|---|
Lugar de origem: | Changzhou, China. | Guardarando o torque: | 7000 nanômetro |
Inclinando o torque: | 744 nanômetro | Torque avaliado da saída: | 0,065 RPM |
Uso: | perseguidores solares | Proteja a característica: | IP66 |
Realçar: | solar tracker drive,solar slew drive |

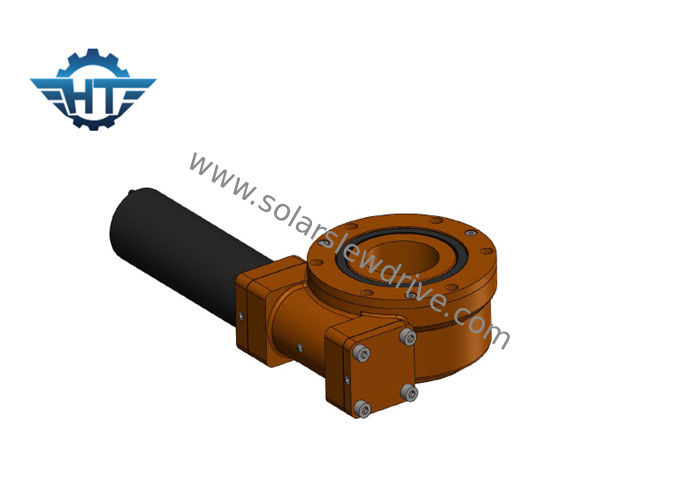

3 movimentação pequena do pântano da polegada IP66 com o motor da engrenagem 24VDC planetária para o sistema de rastreio solar inclinado
Descrição
Um sistema de movimentação do pântano é uma unidade compactamente construída que consista em um sem-fim, na engrenagem, na base, na casa, nos rolamentos e nos outros acessórios. Esta unidade traz as vantagens de uma engrenagem e de um sem-fim em uma unidade.
Nossas movimentações do SE oferecem um cerco avaliado IP66 que terminam quase a proteção das partículas ambientais tais como a poeira, a sujeira, a areia, e mesmo a água. Nosso equipamento de testes assegura a nossos produtos uma vida do campo de 30 anos.
Parâmetros da movimentação do gerencio
Modelo | Relação | Torque avaliado da saída (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
Motores 220VAC, 380VAC diferentes dos motores (, motores 12VDC, 24VDC, 48VDC, os servos motores e motores deslizantes) pode ser projetado de acordo com a exigência de cliente.
Motor da C.C.
1. Adote a estrutura de apoio dupla para o eixo de saída de modo que o torque máximo da caixa de engrenagens seja aumentado muito.
2. A roda de Sun e a roda planetária são conectadas pela ranhura que aumentam o torque máximo da caixa de engrenagens e alongam a vida.
3. Nós usamos a engrenagem helicoidal na fase da entrada que fazem ao ruído o baixo anf corrido lisamente na alta velocidade. O anel interno da engrenagem é separado de modo que nós possamos fazer mais relação e o projeto seja flexível. A caixa de engrenagens e o motor são posicionados por um reparo da emenda pelo parafuso em axiais que aumentam a precisão de harmonização e reduzem o ruído.
4. Nós usamos o suporte do pino do rolo dentro do pino do rolo planetário do uso de wheel.we que mói em vez da moedura deslizante assim que a vida da caixa de engrenagens é muito mais longa.
5. Estrutura de apoio dobro; Moedura interna no furo interno das engrenagens planetárias que fazem a redondeza interna do furo menos de 0.003mm; corrida rolando em vez do deslizamento; Raspagem da precisão da superfície da engrenagem HRC60; A adoção de todos estes technoligies assegura o silêncio super e firma o funcionamento e uma estadia da longa vida sobre 10000 hours.www
Dimensões
