Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE3” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 120~504 / pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
Materiais: | 50Mn, 42CrMo | modelo: | VE3” |
---|---|---|---|
Relação da engrenagem: | 31:1 | Eficiência: | 40% |
cor: | RAL 9006 ou como pedido | Aplicação: | sistemas de rastreio solares |
Lugar de origem: | Changzhou, China. | Condutor: | motor de 24VDC |
Garantia: | 5~10 anos | certificado: | ISO9001, CE |
Local da instalação: | Abra o campo, telhado liso | Matéria: | A instalação segura, rápida, longa vida |
Realçar: | solar slew drive,slewing drive for solar tracking system |

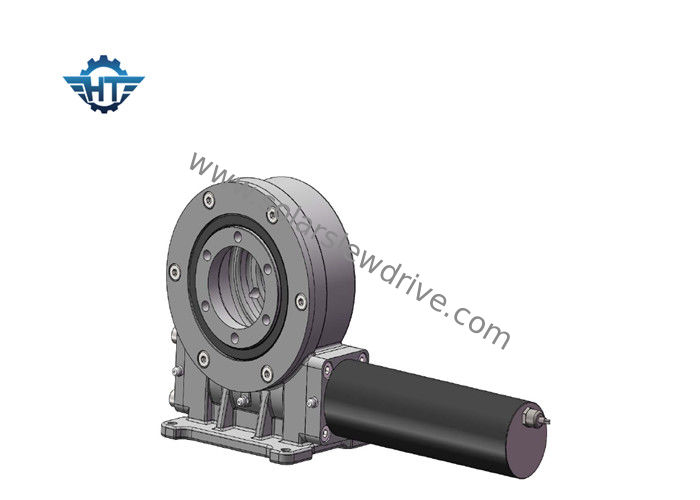

VE3 escolhem a linha central redutor de gerencio da engrenagem de anel da folga de 0,1 graus com o motor bonde para únicos perseguidores da linha central
A movimentação do gerencio é um novo tipo de produto do gerencio, chamado geralmente o anel do gerencio, que é composto geralmente do sem-fim, do anel do gerencio, do alojamento, do motor e dos outros componentes. Desde que os componentes do núcleo estão girando os rolamentos, podem simultaneamente suportar forças axiais, forças radiais, e reviravolta de momentos. Comparado com os produtos giratórios tradicionais, a movimentação nova do gerencio caracteriza a instalação fácil, a manutenção fácil e um grau maior de espaço da instalação.
Parâmetros de desempenho de séries da VE
Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13 |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 |
Movimentação recomendada do gerencio
Movimentação incluida do gerencio do alojamento | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
Movimentação incluida precisa do gerencio do alojamento | ZE3 | ZE5 | ZE7 | ZE9 | ||||
Movimentação do gerencio da engrenagem de sem-fim | WE1 | WE3 | WE5 | WE7 | WE9 | |||
Movimentações duplas do gerencio da linha central | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
Movimentação incluida vertical do gerencio | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
Nossos serviços
Há mais de 10 tamanhos diferentes, partindo de 3' tamanho a 25" tamanho da polegada, entre eles são 5", a 7", a 9" a 12", 14", 17", 19" e 21". São amplamente utilizados em sistemas de rastreio solares (picovolt, CPV, HCPV e heliostat) e em veículos regulares, tais como elevadores do homem, guindastes do caminhão, assim como veículos modulares.
