Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SDE7” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Material: | 50Mn, 42CrMo | Modelo: | SDE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque avaliado da saída: | 2000 Nm |
| Guardando o torque: | 13500 Nm | Inclinando o torque: | 13200 Nm |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Carga axial: | 34 kN | Carga radial: | 58 kN |
| Realçar: | Movimentação do pântano da engrenagem de sem-fim,engrenagem de anel do gerencio |
||

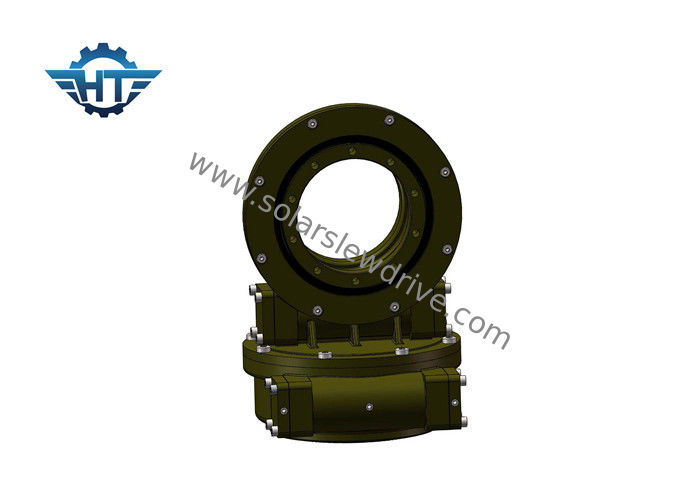

Caixa de engrenagens alta da movimentação do pântano da engrenagem da eficiência SDE7 da transmissão, linha central dupla e fechamento do auto para perseguidores solares
Introdução
As movimentações duplas do gerencio da linha central são perfeitas para as situações que precisam de girar verticalmente e horizontalmente. As aplicações típicas incluem pratos solares dos perseguidores, do satélite e do radar da linha central dupla, as máquinas que precisam de mover 360 graus em ambos os sentidos.
Changzhou Hangtuo Co. mecânico, ltd é um fabricante profissional e o exportador de rolamento do gerencio/anel do gerencio/círculo do pântano, girando as movimentações/massacrou a movimentação, que são aplicadas principalmente na maquinaria portuária, a maquinaria de mineração, maquinaria de solda, veículos da construção, sistemas de rastreio solares modulares dos veículos, a única ou a dupla da linha central, e os sistemas das energias eólicas, o satélite, a antena pequenos etc.
Características
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. envolvendo o interior da movimentação do sem-fim
3. multi contato de dente para assegurar a carga alta
4. função de travamento automático
Carta de desempenho da série de SDE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
Glossário dos parâmetros chaves
Inclinando o torque do momento: O torque é a carga multiplicada pela distância entre a posição da carga e o centro do rolamento do gerencio. Se o qorque gerado pela carga e pela distância é maior do que o torque de inclinação avaliado do momento, a movimentação do gerencio estará virada.
Carga radial: Vertical da carga à linha central do rolamento do gerencio
Carga axial: Paralela da carga à linha central do rolamento do gerencio
Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são danificadas, o torque máximo conseguido está chamado guardar o torque.
De travamento automático: Somente quando carregada, a movimentação do gerencio não pode inverter gerencie e chamado assim de travamento automático.
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. Os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. As cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
