Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SDE7” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Materiais: | 50Mn, 42CrMo | modelo: | SDE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque avaliado da saída: | 2000 nanômetros |
| Guardarando o torque: | 13500 nanômetro | Inclinando o torque: | 13200 nanômetro |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| carga axial: | 34 KN | Carga radial: | 58 KN |
| Realçar: | anel do gerencio da engrenagem de sem-fim,motor da engrenagem de sem-fim |
||

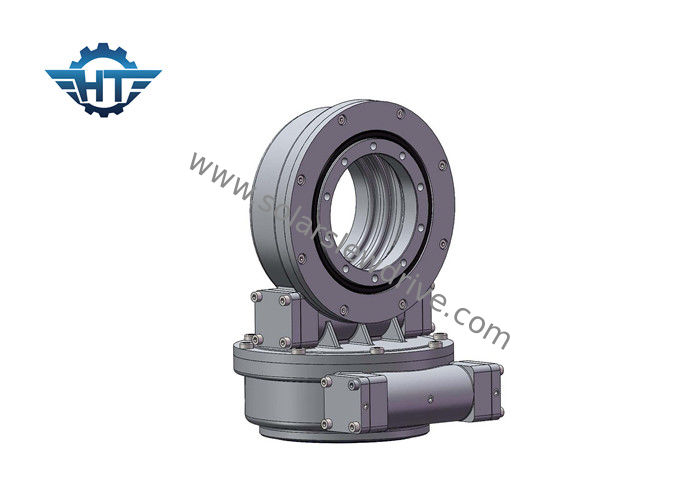

As séries de SDE Dual movimentação elétrica do pântano da linha central com o motor da C.C. 24V para o sistema de rastreio solar
Introdução
As movimentações duplas do gerencio da linha central são perfeitas para as situações que precisam de girar verticalmente e horizontalmente. As aplicações típicas incluem pratos solares dos perseguidores, do satélite e do radar da linha central dupla, as máquinas que precisam de mover 360 graus em ambos os sentidos.
Características
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. envolvendo a movimentação do sem-fim para dentro
3. multi contato de dente para assegurar a carga alta
4. função de travamento automático
Carta de desempenho de SDE
| Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 157 quilogramas |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 682 quilogramas |
Motor bonde da engrenagem
| Dados do motor | Dados planetários | ||
| Tensão avaliado | 24VDC | Relação | 398:1 |
| Corrente avaliado | 1.3A | Torque da saída | 43Nm |
| Velocidade avaliado | 800Rpm | Velocidade da saída | 2Rpm |
| Protegido ao nível | IP55/65/66 | Ruído | <60db> |
Glossário dos parâmetros chaves
Inclinando o torque do momento: O torque é a carga multiplicada pela distância entre a posição da carga e o centro do rolamento do gerencio. Se o qorque gerado pela carga e pela distância é maior do que o torque de inclinação avaliado do momento, a movimentação do gerencio estará virada.
Carga radial: Carregue o vertical à linha central do rolamento do gerencio
Carga axial: Carregue a paralela à linha central do rolamento do gerencio
Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são danificadas, o torque máximo conseguido está chamado guardar o torque.
De travamento automático: Somente quando carregada, a movimentação do gerencio não pode inverter gerencie e chamou assim de travamento automático.
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. Os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores bondes etc.
3. As cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
