Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SDE7” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Material: | 50Mn, 42CrMo | Modelo: | SDE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque avaliado da saída: | 2000 Nm |
| Guardando o torque: | 13500 Nm | Inclinando o torque: | 13200 Nm |
| eficiência: | 40% | Cor padrão: | RAL 9006 |
| Carga axial: | 34 kN | Carga radial: | 58 kN |
| Realçar: | movimentação do gerencio para o sistema de rastreio solar,movimentação solar do perseguidor |
||

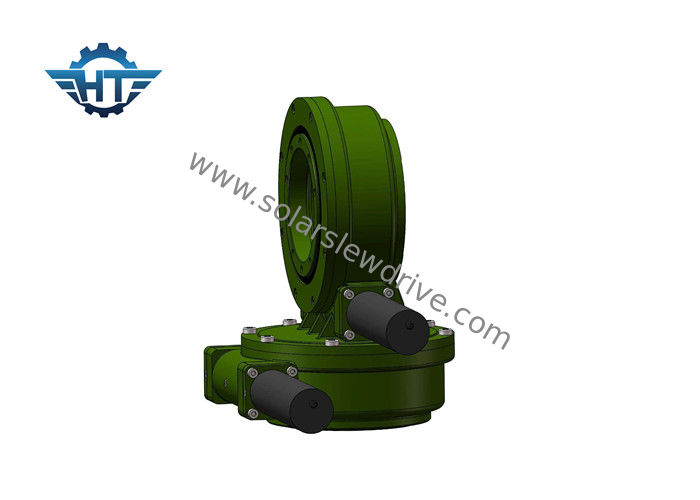

O perseguidor solar da linha central dupla massacrou a movimentação com o motor alinhado planetário para o sistema de rastreio solar
Introdução
A movimentação dupla do pântano de uma linha central de 7 polegadas SDE7 é perfeita para as situações que precisam a trilha para o sol todo o tempo do nascer do sol ao por do sol. Pode aumentar a capacidade de produção energética. As aplicações típicas incluem perseguidores solares da linha central dupla, ele podem igualmente aplicado em pratos do satélite e do radar, as máquinas que precisam de mover 360 graus em ambos os sentidos.
Características
1. Envolvendo o interior da movimentação do sem-fim
2. Multi contato de dente para assegurar a carga alta
3. Função de travamento automático
4. Pode ser combinado com o tipo diferente dos motores
Folha técnica de SDE
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | quilograma | ||||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 157 quilogramas |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 682 quilogramas |
Glossário dos parâmetros chaves
Inclinando o torque do momento: O torque é a carga multiplicada pela distância entre a posição da carga e o centro do rolamento do gerencio. Se o qorque gerado pela carga e pela distância é maior do que o torque de inclinação avaliado do momento, a movimentação do gerencio estará virada.
Carga radial: Vertical da carga à linha central do rolamento do gerencio
Carga axial: Paralela da carga à linha central do rolamento do gerencio
Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são danificadas, o torque máximo conseguido está chamado guardar o torque.
De travamento automático: Somente quando carregada, a movimentação do gerencio não pode inverter gerencie e chamado assim de travamento automático.
Aplicação
As movimentações do gerencio podem ser usadas para uma vasta gama de aplicações. As áreas da escala do desenvolvimento das máquinas escavadoras e dos guindastes, mineração opencast e turbinas eólicas, à antena. Outros campos de aplicação incluem o planejamento e o sistema de rastreio solar.
