Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SDE7” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 398~456/ pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
Materiais: | 50Mn, 42CrMo | modelo: | SDE7” |
---|---|---|---|
nome: | movimentação dupla do pântano da linha central | Torque avaliado da saída: | 2000 nanômetros |
Guardarando o torque: | 13500 nanômetro | Inclinando o torque: | 13200 nanômetro |
Eficiência: | 40% | Cor padrão: | RAL 9006 |
Realçar: | Movimentação do anel do giro,motor de movimentação do sem-fim |

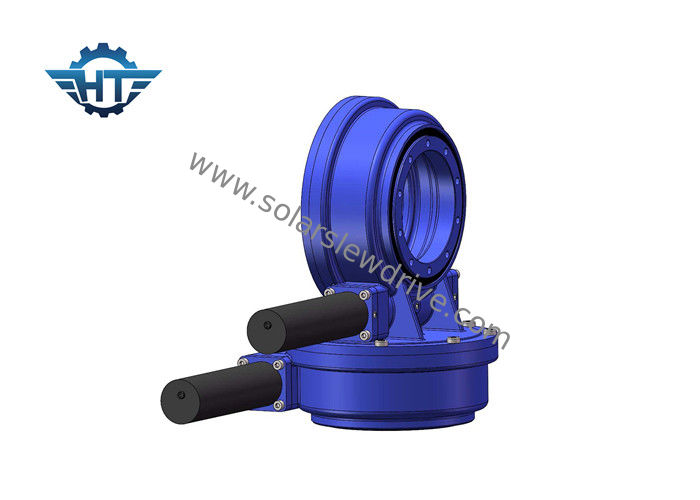

O sem-fim IP66 da ampulheta Dual movimentação do pântano da linha central para o poder térmico solar e o espelho parabólico
Descrição
Sobe o sistema térmico tem geralmente quatro tipos:
Geralmente, a produção de eletricidade térmica solar tem os seguintes quatro tipos: calha, torre, prato (disco), e Fresnel.
Calha
O tipo sistema da calha de produção de eletricidade térmica solar é chamado de produção de eletricidade térmica solar do espelho parabólico da calha um sistema. O tipo coletores de concentração parabólicos da calha é arranjado em série e paralelo, aquecendo o meio de funcionamento, gerando o vapor superheated, e conduzindo o grupo de gerador da turbina do vapor para gerar a eletricidade.
Torre
Em 1973, a manifestação da crise petrolífera mundial estimulou a investigação e desenvolvimento da tecnologia solar. Comparado com as células solares, o preço é alto e a eficiência é baixa. A eficiência da produção de eletricidade térmica solar é relativamente alta e a tecnologia é relativamente madura.
Prato
O tipo do disco (igualmente conhecido como o prato) sistema de produção de eletricidade térmica solar é sistema das energias solares do mundo o primeiro. É composto de um espelho parabólico composto de muitos espelhos. Recebe o foco do paraboloide e o meio de transferência térmica no receptor é aquecido. Conduza o motor para gerar a eletricidade ao redor de 750℃.
Fresnel
O princípio de funcionamento é similar ao tipo produção da calha de eletricidade fototérmica, salvo que o condensador da estrutura de Fresnel é usado em vez do espelho. Isto fá-lo relativamente barato, mas a eficiência é reduzida correspondentemente.
Porque tal sistema tem somente algumas vezes da concentração, a qualidade do vapor de água caloroso não é alta, de modo que a eficiência anual da produção de eletricidade do sistema inteiro possa somente alcançar aproximadamente 10%; mas devido à estrutura simples do sistema e ao uso direto de calor-transferir o meio para gerar o vapor, a sua construção e os custos de manutenção seja igualmente relativamente baixo.
Movimentações do pântano aplicadas na torre CSP
Nome do produto | A movimentação do gerencio SDE7 com a engrenagem de 43Nm 24Vdc viaja de automóvel |
Torque da saída | 980 N.m; 723 ft.lbs |
Torque da saída máxima | 1938 N.m; 1429 ft.lbs |
Inclinando o torque do momento | 7000 N.m; 5163 ft.lbs |
Guardando o torque | 13200 N.m; 9736 ft.lbs |
Avaliação axial estática | kN 133,20; 29943 libras |
Avaliação radial estática | kN 53; 11977 libras |
Avaliação axial dinâmica | kN 31,90; 7171 libras |
Avaliação radial dinâmica | kN 27,91; 6274 libras |
Alternativas do motor | Motor de C.A. 380V/220V; Motor deslizante; Motor sem escova |
Estilo dos produtos | Linha central dupla; Única linha central; CPV/HCPV; Prato solar; Parabólico; Torre solar |
Característica da aplicação | Sistema de rastreio solar, Machiner industrial |
Tabela do desempenho
Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 21kg |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 157 quilogramas |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 682 quilogramas |
Características
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. envolvendo a movimentação do sem-fim para dentro
3. multi contato de dente para assegurar a carga alta
4. função de travamento automático
Applicatons
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. Os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores bondes etc.
3. As cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
