Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SDE7” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 398~456/ pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
modelo: | SDE7” | Relação da engrenagem: | 57:1 |
---|---|---|---|
Torque da saída: | 2000 nanômetros | Guardarando o torque: | 13200 nanômetro |
Inclinando o torque: | 7500 nanômetro | Eficiência: | 40% |
cor: | Cinza de Siver | Peso: | 56 quilogramas |
Realçar: | Movimentação do anel do giro,motor de movimentação do sem-fim |

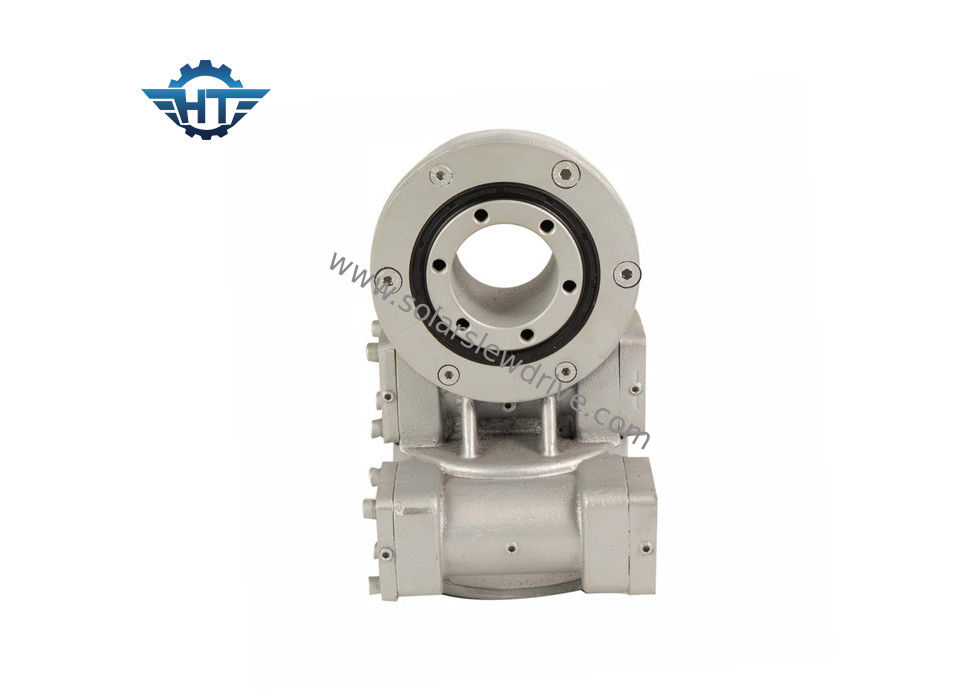

A movimentação dupla do pântano da linha central da engrenagem de sem-fim com bom contato de dente e 24V viajam de automóvel para o perseguidor solar
Descrição
O pedido o mais comum da movimentação do gerencio para as movimentações do gerencio da duplo-linha central é perseguidores solares da duplo-linha central, tais como heliostats e o photovoltaics concentrado (CPV), e pratos do satélite ou do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase.
A movimentação dupla do pântano da linha central do perseguidor solar é solução perfeita nas aplicações de seguimento solares da linha central dupla.
A movimentação dupla do pântano da linha central tem três tipos soluções com movimentações do pântano:
Geralmente, para a estrutura fácil do suporte, a movimentação do pântano do sde seria a solução perfeita, mas os outros dois são igualmente muito populares.
Movimentações do pântano aplicadas no picovolt
Nome do produto | Movimentação do gerencio SDE7 |
Torque da saída | 980 N.m; 723 ft.lbs |
Torque da saída máxima | 1938 N.m; 1429 ft.lbs |
Inclinando o torque do momento | 7000 N.m; 5163 ft.lbs |
Guardando o torque | 13200 N.m; 9736 ft.lbs |
Avaliação axial estática | kN 133,20; 29943 libras |
Avaliação radial estática | kN 53; 11977 libras |
Avaliação axial dinâmica | kN 31,90; 7171 libras |
Avaliação radial dinâmica | kN 27,91; 6274 libras |
Alternativas do motor | Motor 12V/24V; Motor deslizante; Motor sem escova |
Estilo dos produtos | Linha central dupla; Única linha central; CPV/HCPV; Prato solar; Parabólico; Torre solar |
Característica da aplicação | Sistema de rastreio solar, maquinaria industrial |
Medidor do quadrado do sistema solar | ㎡ 30 |
Tabela do desempenho da série de SDE
Modelo | Relação | Torque avaliado da saída (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 |
Características
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. envolvendo a movimentação do sem-fim para dentro
3. multi contato de dente para assegurar a carga alta
4. função de travamento automático
Applicatons
