Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SDE7” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 398~456/ pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Materiais: | 50Mn, 42CrMo | modelo: | SDE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Eficiência: | 40% |
| Cor padrão: | RAL 9006 | Auto-fechamento: | Sim |
| Garantia: | 5~10 anos | Aplicação: | Energia solar |
| Realçar: | Movimentação do anel do giro,motor de movimentação do sem-fim |
||

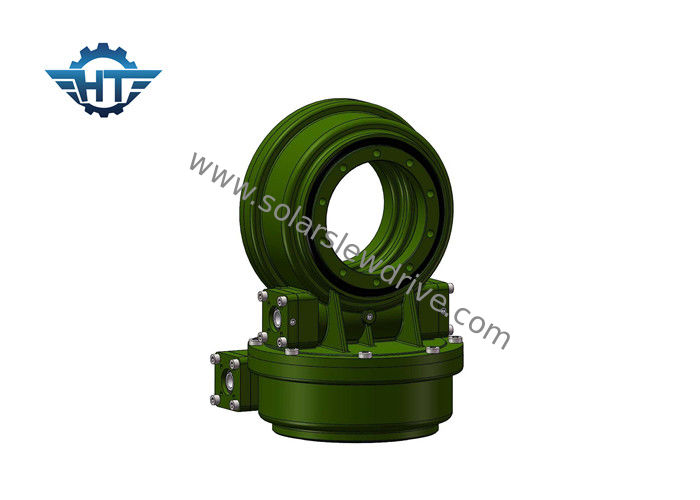

Movimentação pequena do pântano de uma linha central dupla de 7 polegadas com o motor da engrenagem 24Vdc ou o Nema para a antena satélite
Descrição
A movimentação do pântano da engrenagem de sem-fim caracteriza o melhor desempenho protetor, o grande torque da transmissão, a melhor resistência de impacto e a vida ativa longa. O pedido o mais comum da movimentação do gerencio para as movimentações do gerencio da duplo-linha central é perseguidores solares da duplo-linha central, tais como CSP (heliostats, igualmente chamados torre), o photovoltaics concentrado (CPV), a antena satélite ou os pratos do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase.
A movimentação dupla do pântano da linha central do perseguidor solar é solução perfeita nas aplicações de seguimento solares da linha central dupla.
Movimentações do pântano aplicadas na antena satélite
| Nome do produto | Movimentação do gerencio SDE7 |
| Torque da saída | 980 N.m; 723 ft.lbs |
| Torque da saída máxima | 1938 N.m; 1429 ft.lbs |
| Inclinando o torque do momento | 7000 N.m; 5163 ft.lbs |
| Guardando o torque | 13200 N.m; 9736 ft.lbs |
| Avaliação axial estática | kN 133,20; 29943 libras |
| Avaliação radial estática | kN 53; 11977 libras |
| Avaliação axial dinâmica | kN 31,90; 7171 libras |
| Avaliação radial dinâmica | kN 27,91; 6274 libras |
| Alternativas do motor | Motor 12V/24V; Motor deslizante; Motor sem escova |
| Estilo dos produtos | Linha central dupla; Única linha central; CPV/HCPV; Prato solar; Parabólico; Torre solar |
| Característica da aplicação | Sistema de rastreio solar, maquinaria industrial |
| Medidor do quadrado do sistema solar | ㎡ 30 |
Tabela do desempenho
| Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 157 quilogramas |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 682 quilogramas |
Applicatons
Sistema de rastreio solar da linha central dupla
Instrumentos de precisão
CPV
Prato
Antena satélite
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. Os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores bondes etc.
3. As cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
