Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SDE7” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 530 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Material: | 50Mn, 42CrMo | Modelo: | SDE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque avaliado da saída: | 2000 Nm |
| Guardando o torque: | 13500 Nm | Inclinando o torque: | 13200 Nm |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Realçar: | Movimentação do pântano da engrenagem de sem-fim,engrenagem de anel do gerencio |
||

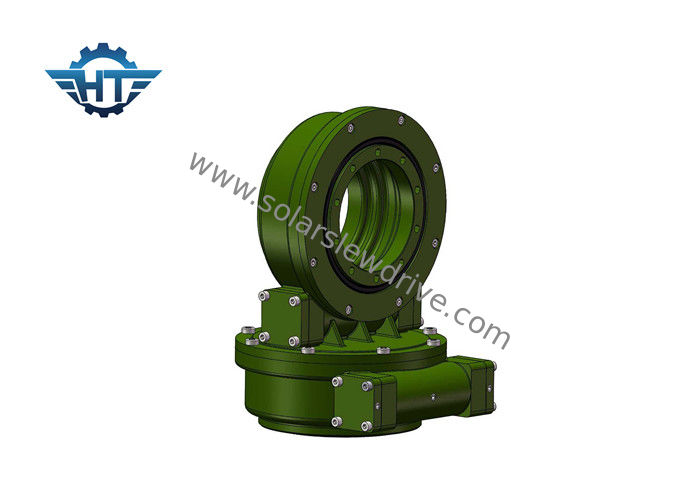

A caixa de engrenagens da movimentação do pântano de SDE7 IP66 caracterizada com torque alto, auto lubrifica para seguir The Sun
Descrição
O sistema solar do perseguidor inclui a única linha central e o sistema de rastreio solar da linha central dupla. O sistema de rastreio solar da única linha central para incluir único o sistema de rastreio inclinado e liso.
Para um sistema de rastreio solar da linha central dupla, com base na estrutura do suporte do differenct, três tipos de soluções das movimentações do pântano podiam ser aplicados:
1. use duas (tipo do SE) únicas movimentações horizontais do pântano da linha central.
2. use um horizontal (tipo do SE) e um outro vertical (tipo da VE).
3. use uma movimentação dupla do pântano da linha central.
Todas aquelas soluções podem conseguir o seguimento do sol verticalmente e horizontalmente, que significa o seguimento do sol todo o tempo com luz solar direta.
| Nome do produto | SDE7 massacrou movimentações |
| Torque da saída | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinando o torque do momento | 7000 N.m; 5163 ft.lbs |
| Guardando o torque | 13200 N.m; 9736 ft.lbs |
| Avaliação axial estática | kN 133,20; 29943 libras |
| Avaliação radial estática | kN 53; 11977 libras |
| Avaliação axial dinâmica | kN 31,90; 7171 libras |
| Avaliação radial dinâmica | kN 27,91; 6274 libras |
| Alternativas do motor | Motor de 12/24/48 de VDC; Motor deslizante; Motor sem escova |
| Estilo dos produtos | Linha central dupla; CPV/HCPV; Prato solar; Torre solar |
| Característica da aplicação | Sistema de rastreio solar, Machiner industrial |
| Quadrado recomendado do painel | 30 medidores quadrados |
O pântano de SDE conduz a folha de dados do desempenho
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
Applicatons
Sistema de rastreio solar da linha central dupla
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. Os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. As cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Pessoa de Contato: Jessie
Telefone: +86 18800586965
