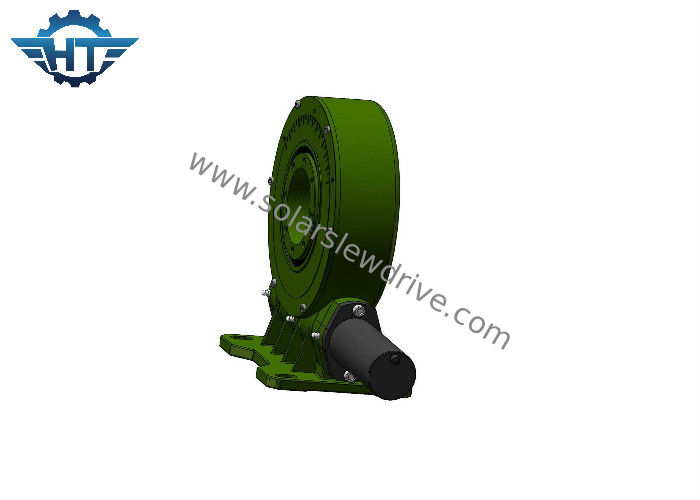

IP66 escolhem a movimentação rotativo pequena do pântano da linha central com o torque forte para perseguidores solares

IP66 escolhem a movimentação rotativo pequena do pântano da linha central com o torque forte para perseguidores solares

  • IP66 escolhem a movimentação rotativo pequena do pântano da linha central com o torque forte para perseguidores solares
  • IP66 escolhem a movimentação rotativo pequena do pântano da linha central com o torque forte para perseguidores solares
IP66 escolhem a movimentação rotativo pequena do pântano da linha central com o torque forte para perseguidores solares
Detalhes do produto:
Lugar de origem: China
Marca: HangTuo
Certificação: CE, ISO9001
Número do modelo: VE3”
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: USD 330~450/ pc
Detalhes da embalagem: Caixa de madeira compensada
Tempo de entrega: 15~45 dias
Termos de pagamento: L / C, T / T, Western Union
Habilidade da fonte: PCS 2000 POR O MÊS
Contato
Descrição de produto detalhada
Materiais: 50Mn, 42CrMo modelo: VE3”
Relação da engrenagem: 31:1 Eficiência: 40%
cor: RAL 9006 Aplicação: sistemas de rastreio solares
Lugar de origem: Changzhou, China. Condutor: motor de 24VDC
Garantia: 5~10 anos certificado: ISO9001, CE
Realçar:

solar slew drive

,

slewing drive for solar tracking system



IP66 escolhem a movimentação rotativo pequena da linha central com o torque forte para perseguidores solares da única linha central



Descrição



A movimentação do gerencio, igualmente chamada a movimentação e a caixa de engrenagens giratórias porque os componentes do núcleo são o eixo do rolamento e do sem-fim do gerencio. Igualmente consiste em componentes auxiliares tais como selos, alojamento, e motor. Como uma fonte de energia, o motor do pântano usou o motor do motor da engrenagem planetária da C.C., da engrenagem da C.A. ou o motor deslizante. O motor hidráulico da C.A. é usado principalmente na maquinaria de construção como um sistema de movimentação do poder. Porque o componente do núcleo está girando a movimentação do anel, a caixa de engrenagens do gerencio pode prontamente suportar as forças axiais e radiais.



O princípio de funcionamento da movimentação do pântano: O sem-fim é conduzido pelo motor, que conduz o anel exterior do anel do gerencio para girar; O anel exterior output o torque através da flange e o anel interno do anel do gerencio é fixado no alojamento.



A movimentação do gerencio tem de travamento automático reverso devido à movimentação da engrenagem de sem-fim com características de travamento automático reversas. Esta característica aumenta extremamente a estabilidade do funcionamento do anfitrião e do fator de segurança. Comparado aos produtos tradicionais do balanço, a caixa de engrenagens da movimentação do gerencio é fácil de instalar, fácil manter, e salvar o espaço considerável da instalação.



A movimentação do gerencio é um novo tipo de produto do gerencio, chamado geralmente o anel do gerencio, que é composto geralmente do sem-fim, do anel do gerencio, do alojamento, do motor e dos outros componentes. Desde que os componentes do núcleo estão girando os rolamentos, podem simultaneamente suportar forças axiais, forças radiais, e reviravolta de momentos. Comparado com os produtos giratórios tradicionais, a movimentação nova do gerencio caracteriza a instalação fácil, a manutenção fácil e um grau maior de espaço da instalação.



Parâmetros de desempenho de séries da VE



Modelo Relação Torque avaliado da saída (N.m) Inclinando o torque (N.m) Guardando o torque (N.m) Carga axial (kN) Carga radial (kN) Eficiência Precisão (°) De travamento automático Peso (quilogramas)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 Sim 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 Sim 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 Sim 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 Sim 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 Sim 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 Sim 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 Sim 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 Sim 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Sim 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Sim 251



Motor da C.C.



1. Adote a estrutura de apoio dupla para o eixo de saída de modo que o torque máximo da caixa de engrenagens seja aumentado muito.

2. A roda de Sun e a roda planetária são conectadas pela ranhura que aumentam o torque máximo da caixa de engrenagens e alongam a vida.

3. Nós usamos a engrenagem helicoidal na fase da entrada que fazem ao ruído o baixo anf corrido lisamente na alta velocidade. O anel interno da engrenagem é separado de modo que nós possamos fazer mais relação e o projeto seja flexível. A caixa de engrenagens e o motor são posicionados por um reparo da emenda pelo parafuso em axiais que aumentam a precisão de harmonização e reduzem o ruído.

4. Nós usamos o suporte do pino do rolo dentro do pino do rolo planetário do uso de wheel.we que mói em vez da moedura deslizante assim que a vida da caixa de engrenagens é muito mais longa.

5. Estrutura de apoio dobro; Moedura interna no furo interno das engrenagens planetárias que fazem a redondeza interna do furo menos de 0.003mm; corrida rolando em vez do deslizamento; Raspagem da precisão da superfície da engrenagem HRC60; A adoção de todos estes technoligies assegura o silêncio super e firma o funcionamento e uma estadia da longa vida sobre 10000 horas.
