Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SE14” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 410~510/Piece ~360/ pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | 500 PCS por o mês |
| modelo: | 14 polegadas | Guardarando o torque: | 54200 nanômetro |
|---|---|---|---|
| Inclinando o torque: | 68000 nanômetro | Torque da saída: | 6550 nanômetro |
| carga axial: | 680 KN | Carga radical: | kN 230 |
| certificado: | ISO9001, CE | pintado: | Disponível |
| Garantia: | 5 anos | Auto-fechamento: | Sim |
| Realçar: | anel do gerencio da engrenagem de sem-fim,motor da engrenagem de sem-fim |
||

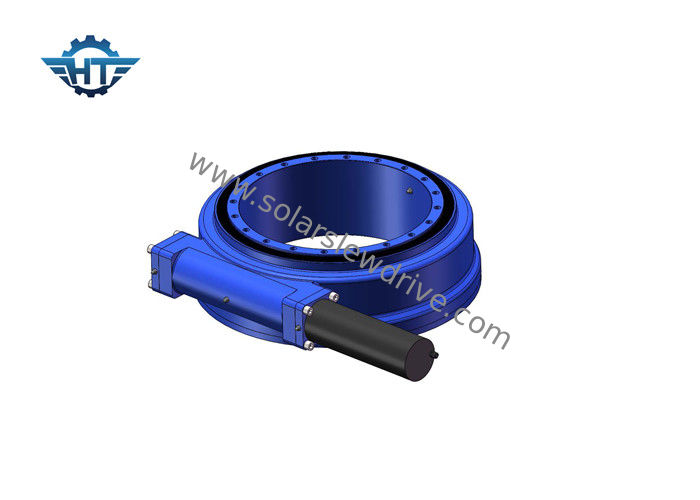

Movimentação Drived do pântano da engrenagem de sem-fim pelo motor bonde e pela caixa de engrenagens para o sistema de rastreio solar
Descrição do produto
A movimentação do gerencio, igualmente chamada rolamento do anel do gerencio, é um tipo do produto capaz de suportar grandes cargas axiais com muito de baixa velocidade. E segundo o tipo igualmente é o poço - serido para absorver a inclinação do momento. Os anéis do gerencio estão disponíveis nos modelos industriais, em que os anéis são feitos de aço forjado e as trilhas endurecidas da bola são executadas igualmente. Porque a tecnologia melhorou, mais movimentações do gerencio estão usando a tecnologia do sem-fim da ampulheta, em que o sem-fim é dado forma para contratar mais dentes na engrenagem. Isto aumentou resultados do acoplamento do dente na maiores força, eficiência e durabilidade. A movimentação do gerencio usa a tecnologia padrão do sem-fim em que o sem-fim no horizontal a relação da velocidade do eixo depende do relacionamento entre o número de linhas no sem-fim e o número de dentes na engrenagem de sem-fim ou na engrenagem. São produtos estandardizados para indústrias específicas tais como a indústria solar e as aplicações móveis tais como máquinas escavadoras. O sem-fim é posto por um motor bonde ou pelo motor hidráulico, mesmo se combinado com uma caixa de engrenagens planetárias adicional, a caixa de engrenagens etc. do sem-fim.
Performace da série do SE
| Modelo | Relação | Torque avaliado da saída (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
A instalação da movimentação do pântano
1. Limpe a estrutura de montagem, por exemplo da soldadura, da galvanização, dos resíduos, da sujeira, etc.
2. Levante a movimentação do pântano com parafusos de olho.
3. A movimentação do pântano será montada em condições descarregadas.
4. O seguinte procedimento será seguido a fim evitar desvios entre o parafuso que aperta forças.
5. Aplique o líquido do fechamento da linha às linhas.
6. Coloque o líquido do fechamento da linha na diferença da linha que pede as peças apropriadas inteiramente.
7. Preload os parafusos transversalmente. Veja o teste padrão geral no esboço abaixo de como os parafusos obtêm o torque transversalmente na sequência. Comece com anel interno ou exterior. Faça transversalmente torqueing de todos os parafusos a 30% de apertar o torque. Repita então transversalmente o torque a 80% de apertar o torque. Finalmente transversalmente torque a 100% do torque de aperto.
1. O anel interno ou exterior do primeiro completamente torque, faz então o outro anel.
2. Uma vez que o parafuso é apertado, por favor marque permanentemente a posição da cabeça do parafuso àquela da estrutura estacionária. Isto será usado mais tarde durante a inspeção para ter certeza que a cabeça do parafuso não desenrolou.
Há muitas aplicações onde uma movimentação giratória pode ser usada, preliminares porque é poço - serido para as aplicações que exigem a carga manter o poder e o torque rotatório.
As aplicações típicas da movimentação do balanço incluem, mas não são limitadas: perseguidor solar, turbina eólica, o elevador dos homens, maquinaria hidráulica, telehandler, torre da máquina escavadora, elevador, guindastes, equipamento da perfuração, equipamento militar.
