Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SDE7” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 300~456/ pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Material: | 50Mn, 42CrMo | Modelo: | SDE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque avaliado da saída: | 2000 Nm |
| Guardando o torque: | 13500 Nm | Inclinando o torque: | 13200 Nm |
| eficiência: | 40% | Cor padrão: | RAL 9006 |
| Realçar: | Movimentação do anel do giro,motor de movimentação do sem-fim |
||

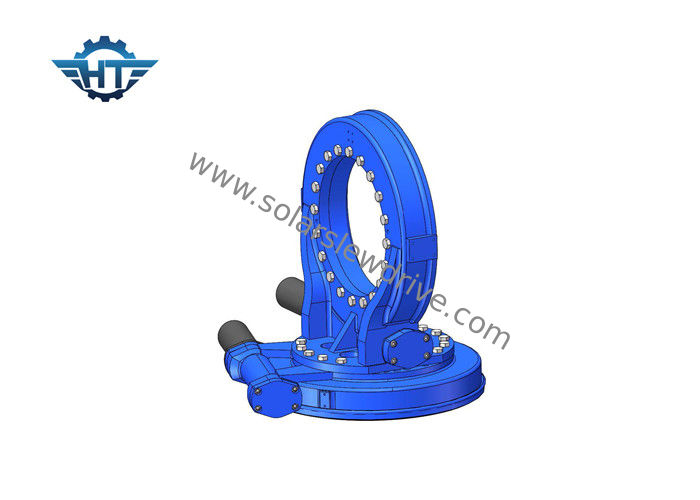

Movimentação dupla do gerencio da engrenagem de sem-fim da linha central com casa incluida e folga pequena para o perseguidor do picovolt
Descrição
Uma movimentação do gerencio ou um rolamento do gerencio são uma peça da rotação que apoie tipicamente um pesado mas carga degerencio, frequentemente uma plataforma horizontal tal como um guindaste convencional, um yarder do balanço, ou a plataforma do vento-revestimento de um sistema de rastreio solar da horizontal-linha central. A movimentação do gerencio é composta do envolve o sem-fim, a engrenagem, o perseguidor que solar da casa etc. a movimentação dupla do pântano da linha central é solução perfeita nas aplicações de seguimento solares da linha central dupla.
A movimentação dupla do pântano da linha central tem três tipos soluções com movimentações do pântano:
Geralmente, para a estrutura fácil do suporte, a movimentação do pântano do sde seria a solução perfeita, mas os outros dois são igualmente muito populares.
Massacrou as movimentações aplicadas no sistema de rastreio do picovolt
| Nome do produto | Movimentação do gerencio SDE7 |
| Torque da saída | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinando o torque do momento | 7000 N.m; 5163 ft.lbs |
| Guardando o torque | 13200 N.m; 9736 ft.lbs |
| Avaliação axial estática | kN 133,20; 29943 libras |
| Avaliação radial estática | kN 53; 11977 libras |
| Avaliação axial dinâmica | kN 31,90; 7171 libras |
| Avaliação radial dinâmica | kN 27,91; 6274 libras |
| Alternativas do motor | Motor 12V/24V; Motor deslizante; Motor sem escova |
| Estilo dos produtos | Linha central dupla; Única linha central; CPV/HCPV; Prato solar; Parabólico; Torre solar |
| Característica da aplicação | Sistema de rastreio solar, maquinaria industrial |
| Medidor quadrado do sistema solar | ㎡ 30 |
Parâmetros de desempenho de SDE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
Características
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. Envolvendo o interior da movimentação do sem-fim
3. Multi contato de dente para assegurar a carga alta
4. Auto-fechamento para melhorar a segurança
