Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | CHINA |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE6 |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~330/ pc |
Detalhes da embalagem: | Caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
velocidade: | 0.016rpm | Aplicação: | Energia solar |
---|---|---|---|
Motorista: | Motor bonde | Categoria do IP: | IP66 |
Torque máximo: | 7140Nm | Guardando o torque: | 40kNm |
modelo: | VE6 | Relação: | 51:1 |
Realçar: | motor hidráulico do pântano,movimentação solar do perseguidor |

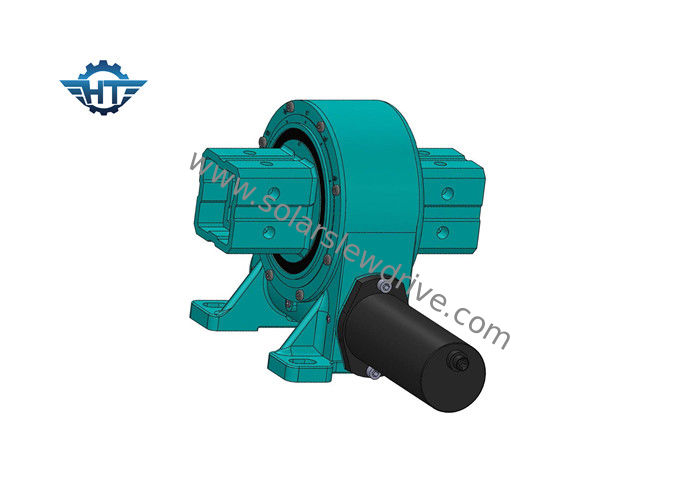

Caixa de engrenagens da movimentação de um pântano de 6 polegadas única com o 4kNm que guarda o torque para a estação de seguimento solar
Descrição do produto
O projeto da movimentação do gerencio VE6 é o ponto brilhante o mais grande de movimentações do gerencio de Hangtuo, o projeto vertical é usado principalmente para o sistema solar do perseguidor, a estrutura especial simplifica a estrutura complexa do único suporte do sistema de rastreio solar da linha central, reduzindo o custo do sistema inteiro, o projeto vertical está jogando um papel mais competitivo no mercado solar do perseguidor.
Modelo: | VE6 | Lugar de origem | Changzhou, China |
Tipo | HANGTUO | Tipo | Incluido |
Material | 42CrMo, 50Mn | Torque da saída | 5060 N.m |
Inclinando o torque do momento | 5 K N.m | Guardando o torque | 40 K N.m |
Avaliação axial estática | 25 KN | Avaliação radial estática | 30 KN |
Relação da engrenagem | 51:1 | Eficiência | 40% |
Aplicações
O pedido o mais comum da movimentação do gerencio para os perseguidores solares de gerencio da duplo-linha central do drivesare da duplo-linha central, tais como heliostats e o photovoltaics concentrado (CPV), e pratos do satélite ou do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase.
Especificações do Positioner da Duplo-linha central de SDE
Características
1. Projeto incluido vertical com saída simples ou duplo.
2. A engrenagem de sem-fim da ampulheta, multi-dente que contacta, transfere o torque alto para suportar a maior carga.
Parâmetros de outras séries da VE
Modelo | Relação | Torque avaliado da saída (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
