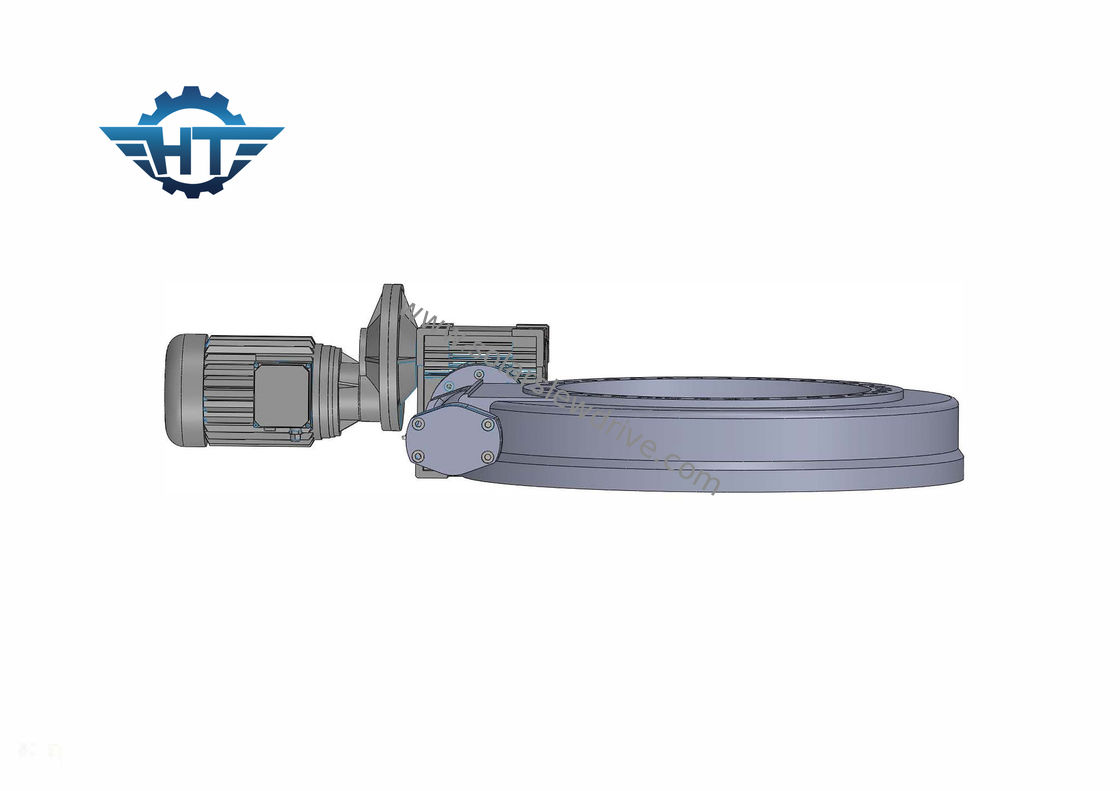

Caixa de engrenagens da movimentação do gerencio SE14 para a movimentação solar do sem-fim do sistema do perseguidor com motor hidráulico

Caixa de engrenagens da movimentação do gerencio SE14 para o sistema solar do perseguidor, movimentação do sem-fim com motor hidráulico

Descrição do código do produto

M (E, SDE, VE, SE, HSE, FE, NÓS, PE, ZSE, ZSDE, ZVE…)9 (3~25) A (B, C…)- 61 (M) HC (HA, HD, QG, HN…)- B (12M, 25M, 160,24,220,380…)R (L) C (A, E) - 2-12 (9…)- REV.AM: indica o código do desenho de fabricação; MZ: indica o código do dispositivo do gerencio do zero-afastamento;

E: tipo da cerca dos meios; KDE: significa o tipo vertical e horizontal; VE: significa o tipo vertical; KE: significa o tipo impermeável de primeira qualidade;

HKE: tipo impermeável de primeira qualidade livre de manutenção dos meios; FE: os meios travam o tipo; NÓS: tipo da engrenagem de sem-fim dos meios; PE: significa o grande e tipo pequeno da engrenagem; se há nenhum E significa o tipo básico;

SE: meios horizontais (estrutura do carregamento de deslizamento), SDE: significa vertical e horizontal (estrutura do carregamento de deslizamento), VE: os meios verticais (estrutura do carregamento de deslizamento), Z na frente de S significam o afastamento zero;

3~25: Representa as especificações de 3 polegadas a 25 polegadas;

: Indica o código do dispositivo convencional. Se o projeto do dispositivo tem mudanças importantes, o código B, C… pode ser usado;

61: Representa a relação de redução do dispositivo do gerencio (número de dentes). ;

M: indica que o rolamento do gerencio adota furos rosqueados métricos; sem meios de M que o rolamento do gerencio adota a polegada rosqueou furos;

HA: indica que o anel do gerencio está extinguido.; HC: indica que o anel do gerencio não está extinguido.; HD: indica que o anel do gerencio está extinguido.;

QG: indica o tratamento de QPQ do anel exterior do anel do gerencio. HN: indica o tratamento da nitruração do anel exterior do anel do gerencio.;

B: indica que a extremidade da entrada do sem-fim é uma ranhura 6B (12M indica que a extremidade da entrada do sem-fim é um furo Φ12.; 25M indica que a extremidade da entrada do sem-fim é um furo Φ25;

160 meios que um motor 160CC hidráulico está instalado na extremidade da entrada do sem-fim. 24 meios que um 24V alinhou motor são instalados na extremidade da entrada do sem-fim; …);

R: os meios endireitam a instalação.; L: os meios sairam da instalação.;

C: significa o tampão cego; : significa que o sentido do porto de óleo hidráulico do motor está enfrentando para fora (mim: significa que o sentido do porto de óleo hidráulico do motor está enfrentando para dentro;); E: meios com um codificador;

2: Representa o dispositivo do gerencio do dobro-cilindro;

12: Indica que a posição da tomada da bola de aço está em 12 horas;

REV.A: Número de versão, aumentando de REV.A, REV.B, REV.C… sequencialmente.

Nota: 1. Se há outros códigos especiais no futuro, estarão adicionados;

2. Para os clientes especiais que precisam exigências especiais, o número de cliente pode ser adicionado ao número de tiragem de acordo com a situação real.

3. O dispositivo giratório do HSE deve cumprir as seguintes exigências: Klüber livre de manutenção, positivo, completo da graxa, revestimento interno do anel, IP66

Desempenho da série do SE

Características

A movimentação do gerencio é chamada igualmente rolamento do anel do gerencio. Porque a tecnologia melhorou, as movimentações do gerencio estão usando a tecnologia do sem-fim da ampulheta, em que o sem-fim é dado forma para contratar mais dentes na engrenagem. Resultados aumentados deste acoplamento do dente na maiores força, eficiência e durabilidade. A movimentação do gerencio usa a tecnologia padrão do sem-fim em que o sem-fim no horizontal. A relação da velocidade do eixo depende do relacionamento entre o número de linhas no sem-fim e o número de dentes na engrenagem de sem-fim ou na engrenagem.
