Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE7” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~504 / pc |
Detalhes da embalagem: | caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
Material: | 50Mn, 42CrMo | Modelo: | VE7” |
---|---|---|---|
Relação da engrenagem: | 57:1 | Torque avaliado da saída: | 1750Nm |
Guardando o torque: | 13200Nm | Inclinando o torque: | 7000Nm |
Eficiência: | 40% | Cor padrão: | RAL 9006 |
Realçar: | movimentação vertical do pântano da engrenagem de sem-fim,movimentação do pântano da engrenagem de sem-fim do envelope,O CE massacrou a movimentação para o perseguidor solar |

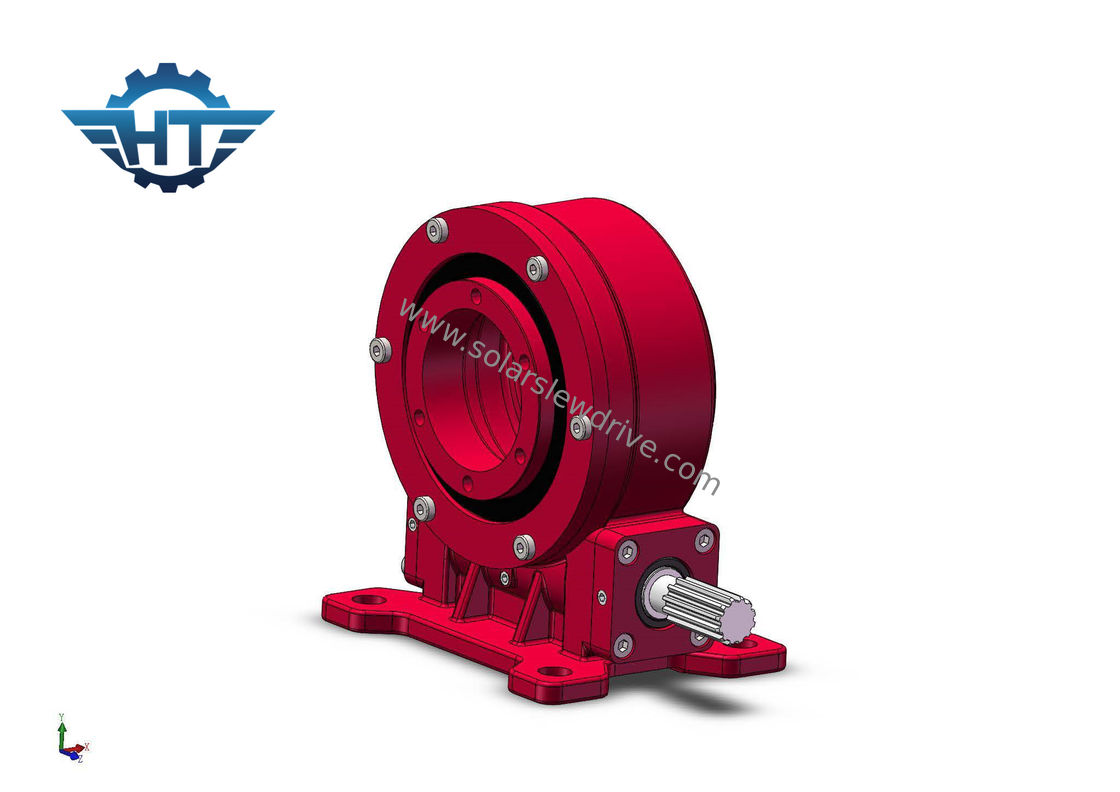

A caixa de engrenagens da movimentação do pântano VE7, engrenagem de sem-fim vertical do envelope da engrenagem de sem-fim massacrou a movimentação para perseguidores
Descrição
Desde que o componente do núcleo do dispositivo da movimentação adota um rolamento do gerencio, pode simultaneamente carregar os efeitos da força axial, força radial e momento da inclinação. Comparado com os produtos giratórios tradicionais, tem as características da instalação simples, da manutenção fácil, e do espaço de salvamento da instalação em maior medida.
Vantagens
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. 360 graus ou escala +60~-60 de gerencio, ou como o pedido dos clientes
3. Envolvendo o interior da movimentação do sem-fim
4. Multi contato de dente para assegurar a carga alta
5. Função de travamento automático
Dados técnicos da movimentação do gerencio da VE
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Glossário de Paramaters chave
Inclinando o torque do momento: Este torque é a carga da gravidade multiplicada pela distância entre a posição da carga e o centro do rolamento do gerencio. Se o torque real é maior do que o torque de inclinação avaliado do momento, a movimentação do gerencio estará virada.
Carga radial: O vertical da carga à linha central do rolamento do gerencio
Carga axial: A paralela da carga à linha central do rolamento do gerencio
Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são danificadas, o torque máximo conseguido está chamado guardar o torque, ele está considerado igualmente como torque quebrado.
De travamento automático: Somente quando há uma carga, a movimentação do gerencio não pode inverter gerencie e chamado assim de travamento automático.
