Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | VE7 |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | caixa da madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 2000 PCes pelo mês |
| Material: | 50Mn, 42CrMo | Modelo: | VE7 |
|---|---|---|---|
| Relação da engrenagem: | 51:1 | Eficiência: | 40% |
| Cor: | Como pedido | Aplicativo: | Perseguidor solar |
| Lugar de origem: | Changzhou, China | Motorista: | Motor 12/24VDC |
| Garantia: | 5~10 anos | CERTIFICADO: | ISO9001, CE |
| Local da instalação: | Abra o campo | Característica: | Longa vida |
| Realçar: | horizontal slewing drive for solar tracking system,24v slewing drive for solar tracking system,envelope solar slew drive |
||

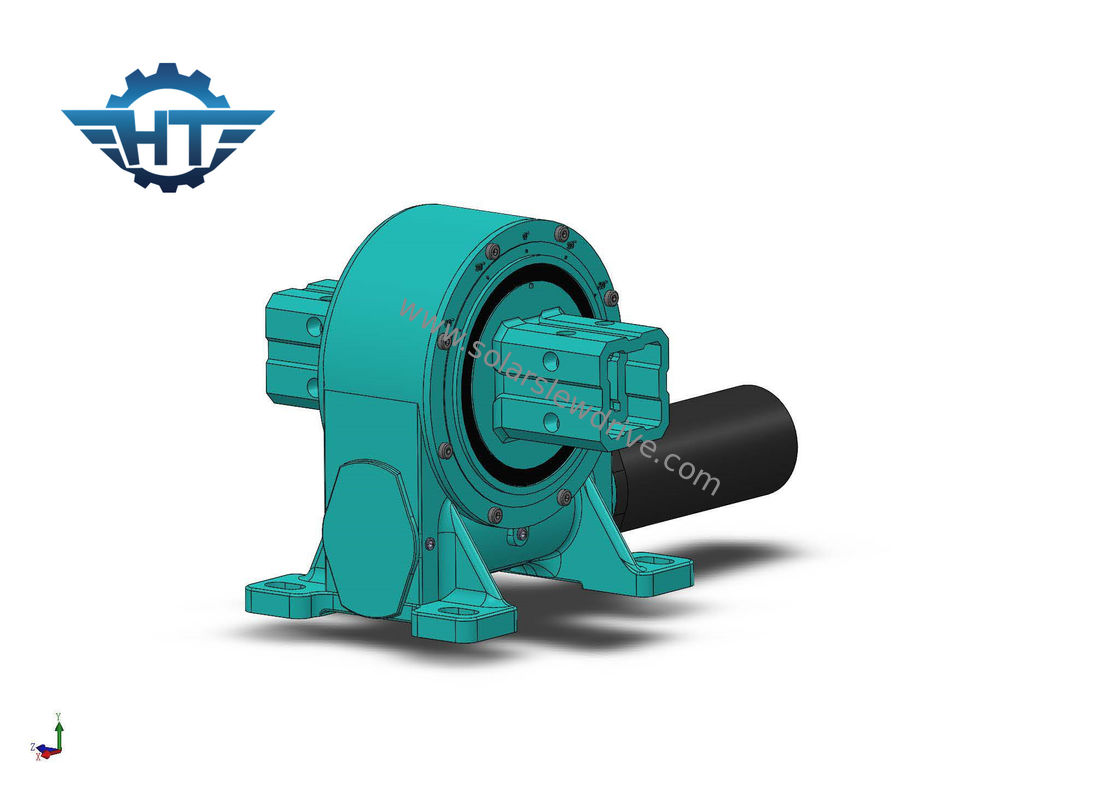

Movimentação do pântano da engrenagem de sem-fim do envelope VE7, 24VDC motor Drived para o sistema de rastreio solar da única linha central horizontal
Descrição
O sistema de rastreio solar aplicado da movimentação do gerencio para manter o melhor ângulo da luz solar em todas as vezes. Comparado com as centrais elétricas fixas, o seguimento liso da único-linha central pode aumentar a produção de eletricidade anual por 10~30% (segundo mudanças da latitude); a único-linha central inclinada pode aumentar por mais de 30%; o seguimento da duplo-linha central pode aumentar por aproximadamente 40~50%.
Parâmetros de desempenho de séries da VE
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 |
Aplicação
Usado para a rotação da posição do passo de sistemas da produção de eletricidade fotovoltaico tais como a única linha central lisa, a produção de eletricidade da calha, a produção de eletricidade concentrada, etc.
O sistema de rastreio liso da único-linha central é um formulário de seguir o suporte arranjado no seguimento norte-sul e leste-oeste. De acordo com o algoritmo astronômico, o motor conduz o suporte para fazer os painéis solares seguir o azimute do sol, aumenta a luz solar direta na superfície do módulo fotovoltaico, e aumenta a produção de eletricidade.
Características
1 projeto de utilização do furo cego e a estrutura de esqueleto da selagem do selo do óleo, o desempenho de selagem são seguros, o selo pode evitar a luz solar direta, impede eficazmente a poeira e a água, e o nível da proteção pode alcançar IP65. É apropriado para o uso exterior e pode ser saída com flanges simples ou duplos.
O sem-fim dobro da ampulheta do envolvimento 2, contato do multi-dente, transmite o torque maior, pode carregar a força axial maior, força radial e momento da inclinação
3 o projeto de produto adotam o tamanho comum no país e no estrangeiro, que é conveniente para uma substituição mais atrasada
A estrutura dobro do apoio do canal adutor 4, rigidez forte, pode suportar a força radial da grande carga e momento da reviravolta, especialmente apropriado para a duplo-linha central independentemente conduzida fotovoltaico, concentrando o azimute do lançamento do suporte e outras condições de trabalho
Flange coaxial frente e verso da saída 5, estrutura simétrica, tolerância a falhas alta do conjunto, tamanho axial pequeno, economia do espaço, estrutura do eixo de saída, convenientes ocos para prender e disposição estrutural
Anel de esqueleto importado 6 do selo do dobro-bordo para impedir a poluição no local
