Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SE9” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 100-1600/ pc |
Detalhes da embalagem: | caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
Modelo: | SE9 | Relação da engrenagem: | 57:1 |
---|---|---|---|
Aplicação: | Maquinaria de construção | nome: | Movimentação hidráulica do pântano |
Motorista: | motor hidráulico | Garantia: | 5~10 anos |
Certificado: | ISO9001, CE | A instalação: | Horizontal |
Realçar: | rolamento do gerencio ip66,rolamento do anel do gerencio ip66,anel do gerencio que carrega para a máquina de soldadura |

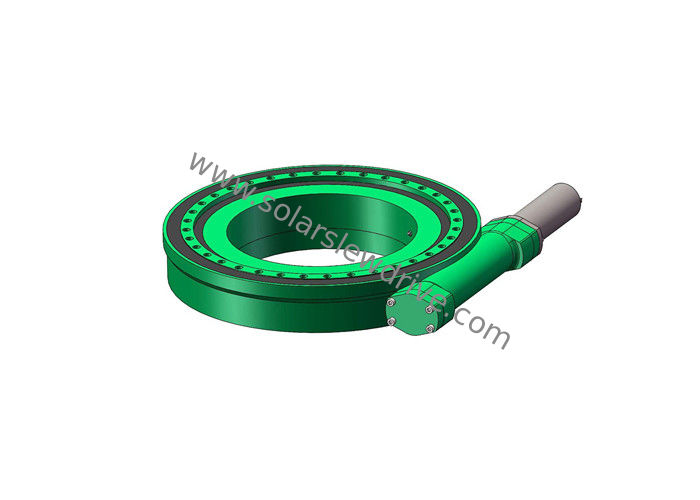

IP66 Ring Bearing With High Torque de gerencio hidráulico para a maquinaria de construção
Descrição
Aplicações de solda do conversor
Um conversor de solda de dois-Seat é uma máquina de transposição que combine funções da aleta e do balanço. A aleta e o balanço são conduzidos por dois machados, guardando o workpiece da bancada além do que o balanço em torno de sua própria linha central, mas em torno de uma outra linha central para fazer igualmente a inclinação ou a aleta, pode ser soldada às várias posições sobre o soldador ao tipo horizontal ou do “navio” da soldadura da posição da fácil-à-solda, apropriado para o tipo de quadro, o tipo em forma de caixa, do disco e a outra soldadura não-longa do workpiece.
A bancada é montada em um quadro de “U”, balançando na velocidade de solda desejada, e o quadro de “U” é em ambos os lados do assento, na maior parte na velocidade constante ou na velocidade de solda exigida em torno da linha central horizontal. A máquina tem não somente a boa estabilidade total, mas se projetada corretamente, depois que o workpiece é colocado na bancada, o centro de gravidade do movimento da inclinação passará ou aproximará a linha central da inclinação, e o torque da movimentação da inclinação será reduzido extremamente, assim que o deslocador resistente adota esta estrutura. Sua escala da aplicação é mais do que workpieces resistentes do grande-tamanho 50t da posição do deslocamento da aleta, na maior parte com os operadores de solda da grande porta ou os operadores de solda do braço telescópico.
Não há nenhuma limitação de montar ângulos e posições da movimentação do rolamento do anel do gerencio da série do SE. Pode ser montada horizontalmente, verticalmente e ser inclinada. O anel incluido do gerencio que carrega movimentações é montado de alojamento incluido, de rolamento do gerencio, de eixo do sem-fim e de outras peças. Os usuários podem escolher os motores elétricos ou os motores hidráulicos como o poder de condução. Pode girar 360 graus para a frente ou inverter o gerencio. O anel do gerencio que carrega a movimentação é design compacto e é igualmente fácil montar e manutenção fácil em comparação com outros tipos de conduzir legados.
Tabela do desempenho da série do SE
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
Instruções de instalação
As movimentações do gerencio da série do SE são instaladas geralmente horizontalmente. E nós igualmente recomendamos instalar horizontalmente considerando o desempenho das movimentações do gerencio.
