Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SE3” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 200~300/ pc |
Detalhes da embalagem: | caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
Modelo: | SE3 | Tipo: | Sem-fim e engrenagem |
---|---|---|---|
Cor: | Como pedido | Relação da engrenagem: | 31:1 |
OEM: | Disponível | Material: | Quarto e 42CRMO |
Certificado: | ISO9001, CE | Pintura: | Disponível |
Realçar: | Caixa de engrenagens da movimentação do pântano SE3,caixa de engrenagens da movimentação do pântano da proteção iP66,Movimentação do pântano do envelope da engrenagem de sem-fim |

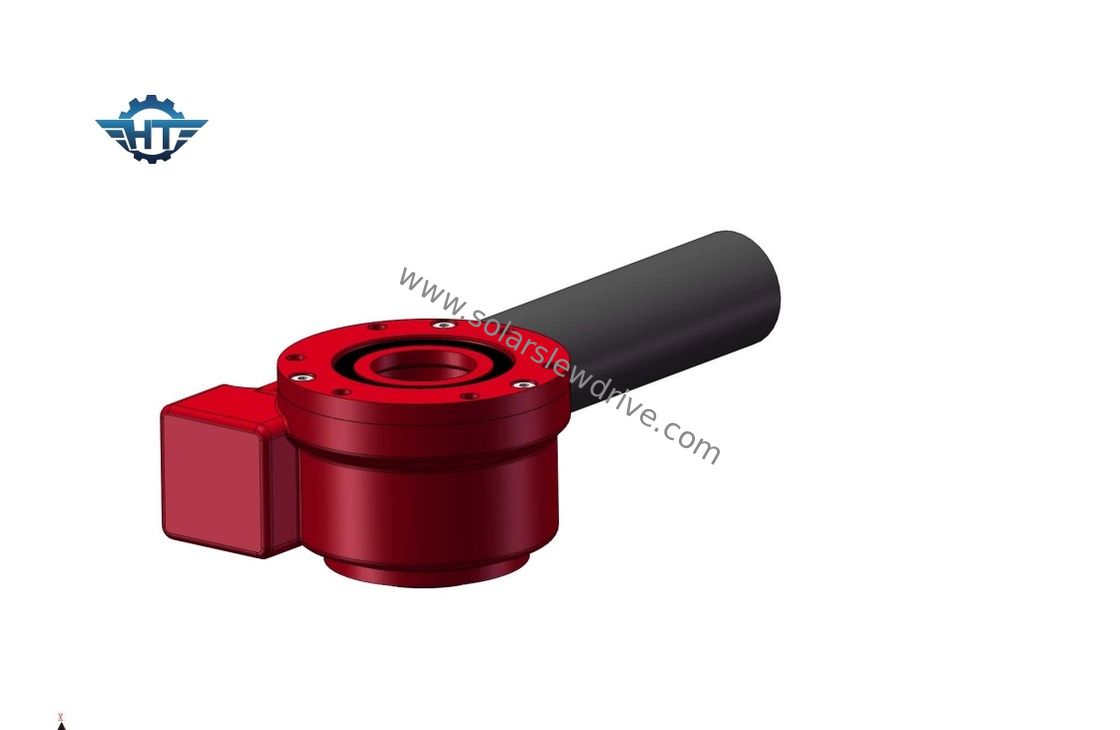

Movimentação solar do pântano do envelope da engrenagem de sem-fim SE3 com proteção IP66 para o sistema de rastreio solar exterior
Descrição da movimentação do gerencio da engrenagem de sem-fim
Porque a tecnologia melhorou, as movimentações do gerencio estão usando a tecnologia do sem-fim da ampulheta, em que o sem-fim é dado forma para contratar mais dentes na engrenagem, assim o torque imporved e a folga diminuiu.
Resultados aumentados deste acoplamento do dente na maiores força, eficiência e durabilidade. A movimentação do gerencio usa a tecnologia padrão do sem-fim em que o sem-fim no horizontal, a relação da velocidade do eixo depende do relacionamento entre o número de linhas no sem-fim e o número de dentes na engrenagem de sem-fim.
Desempenho da série do SE
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
A instalação da movimentação do pântano
1.Clean a estrutura de montagem, por exemplo da solda, da galvanização, dos resíduos, da sujeira, etc.
2.Lift a movimentação do pântano com parafusos de olho.
a movimentação do pântano 3.The será montada em condições descarregadas.
o procedimento 4.The de seguimento será seguido a fim evitar desvios entre o parafuso que aperta forças.
líquido do fechamento da linha 5.Apply às linhas.
líquido do fechamento da linha 6.Lay na diferença da linha que pede as peças cabendo inteiramente.
7.Preload os parafusos transversalmente. Veja o teste padrão geral no esboço abaixo como dos parafusos obter transversalmente o torque na sequência. Começo com anel interno ou exterior. Faça transversalmente torqueing de todos os parafusos a 30% de apertar o torque. Repita então transversalmente o torque a 80% de apertar o torque. Finalmente transversalmente para torcer a 100% do torque de aperto.
Há muitas aplicações onde uma movimentação giratória pode ser usada, preliminares porque é bem - serido para as aplicações que exigem a carga manter o poder e o torque rotatório.
As aplicações típicas da movimentação do balanço incluem, mas não são limitadas a:
perseguidor 1.Solar
turbinas 2.Wind
elevador 3.Men's
maquinaria 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Crane
equipamento 9.Drilling
equipamento 10.Military
