Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE7” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~504 / pc |
Detalhes da embalagem: | caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
Material: | 50Mn, 42CrMo | Modelo: | VE7” |
---|---|---|---|
Relação da engrenagem: | 57:1 | Max Rated Output Torque: | 5060 nanômetro |
Guardando o torque: | 40.000 nanômetro | Inclinando o torque: | 5.000 nanômetro |
Eficiência: | 40% | Cor padrão: | RAL 9006 |
Realçar: | Caixa de engrenagens vertical do pântano do envelope,Caixa de engrenagens do pântano VE7,Auto que trava a caixa de engrenagens da movimentação do pântano |

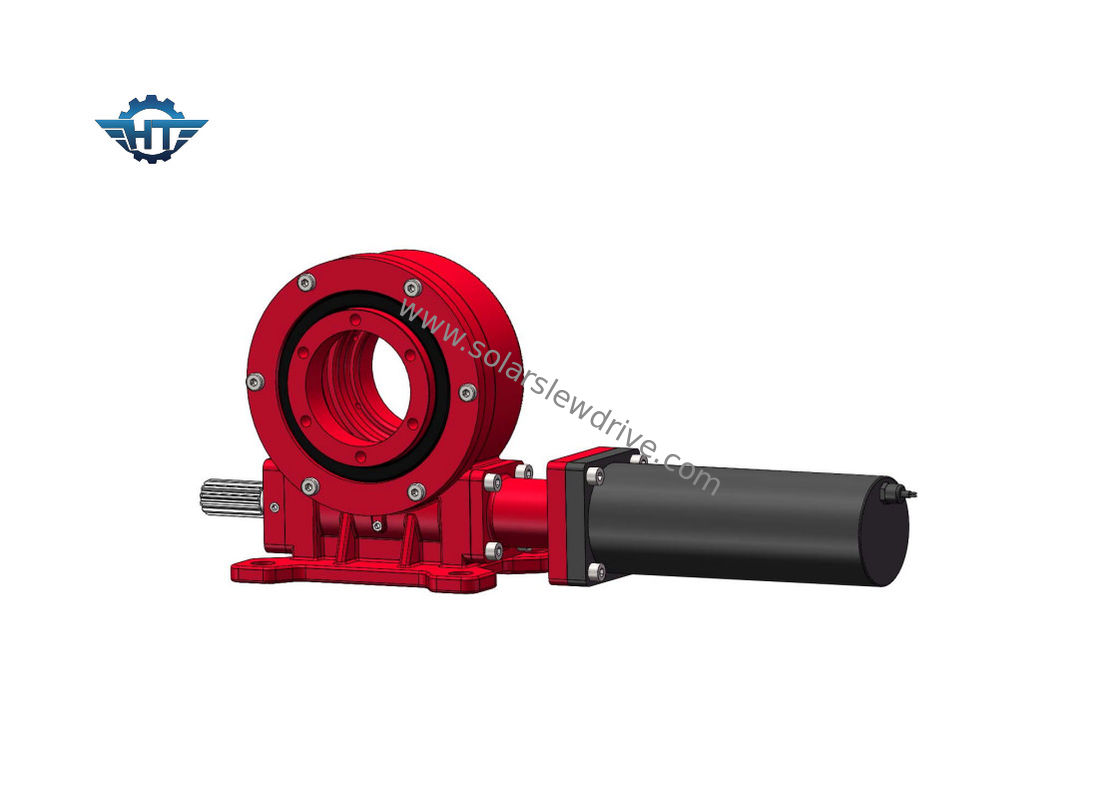

Motor vertical da caixa de engrenagens do sem-fim da movimentação do pântano do envelope do CE para o perseguidor solar
Descrição feita sob encomenda da movimentação do gerencio da engrenagem de sem-fim
Nossa movimentação do gerencio pode simultaneamente carregar os efeitos da força axial, força radial e momento da inclinação, desde o componente do núcleo das movimentações do gerencio para adotar para envolver o wrom e o multi contato de dente. Comparado com os produtos tradicionais do gerencio, nossos produtos têm as características da instalação simples, da manutenção fácil, e do espaço de salvamento da instalação em maior medida.
Vantagens
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. 360 graus ou escala de gerencio do grau +60~-60, ou como o pedido dos clientes
3. Envolvendo o interior da movimentação do sem-fim
4. Multi contato de dente para assegurar a carga alta
5. Função de travamento automático
Dados técnicos da movimentação do gerencio da VE
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Glossário de Paramaters chave
Inclinando o torque do momento: Este torque é a carga da gravidade multiplicada pela distância entre a posição da carga e o centro do rolamento do gerencio. Se o torque real é maior do que o torque de inclinação avaliado do momento, a movimentação do gerencio estará virada.
Carga radial: O vertical da carga à linha central do rolamento do gerencio
Carga axial: A paralela da carga à linha central do rolamento do gerencio
Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são danificadas, o torque máximo conseguido está chamado guardar o torque, ele está considerado igualmente como torque quebrado.
De travamento automático: Somente quando há uma carga, a movimentação do gerencio não pode inverter gerencie e chamado assim de travamento automático.
