Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | CHINA |
Marca: | HANGTUO |
Certificação: | CE, ISO9001 |
Número do modelo: | VE9 |
Quantidade de ordem mínima: | 1 PC |
---|---|
Preço: | 200~380 USD/PC |
Detalhes da embalagem: | CAIXA DA MADEIRA COMPENSADA |
Tempo de entrega: | 15~30 DIAS |
Habilidade da fonte: | 12000 PCS/YEAR |
Escala do gerencio: | ° de ±60° /360 | Material: | 42CRMN ou 50Mn |
---|---|---|---|
Aplicação: | Sistema das energias solares | Garantia: | 10 anos |
Cor: | Cliente exigido | Tamanho: | 3 polegadas - 25 polegadas |
Motor: | 24VDC/220VAC | Característica: | Longa vida |
Realçar: | Movimentação do pântano da engrenagem de sem-fim de CSP,movimentação do pântano da engrenagem de sem-fim 50Mn,Dobro de CSP que envolve a caixa de engrenagens da movimentação do pântano |

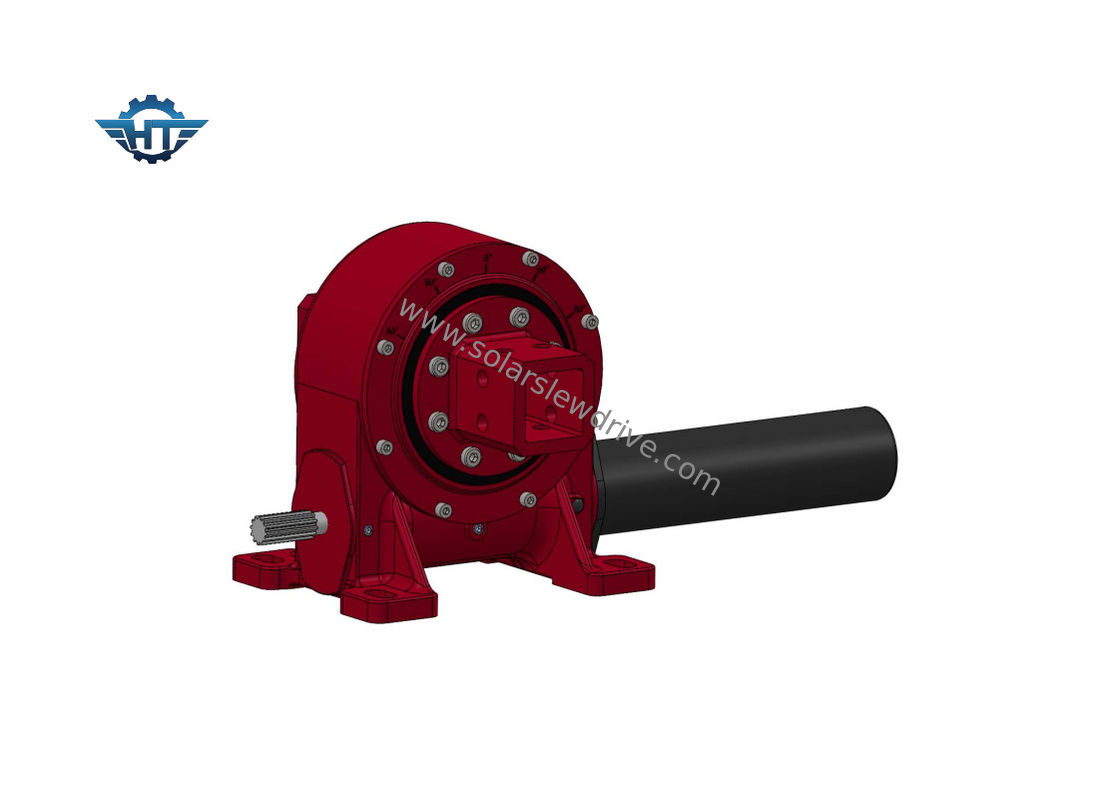

A engrenagem de sem-fim dobro do envolvimento massacrou a movimentação com o motor alinhado para o sistema de rastreio do painel solar
Descrição da movimentação do pântano da engrenagem de sem-fim
A engrenagem de sem-fim dobro vertical do envolvimento massacrou a movimentação com pedidos da caixa de engrenagens planetária principalmente para o sistema de rastreio do painel solar, especialmente no sistema de rastreio solar da única linha central horizontal. É igualmente amplamente utilizada em CSP, tal nós fresnel, torre do calor, etc. parabólico.
A movimentação dobro horizontal do pântano da engrenagem de sem-fim do envolvimento, como seu nome, é instalada horizontalmente, ele é aplicada principalmente no guindaste do guincho, guindaste do slewingdeck, projeto do guincho do guindaste, movimentação do balanço da máquina escavadora. Nossa movimentação pequena original do gerencio da folga pode igualmente ser usada nos campos da elevada precisão tais nós antena, satélite, tabela do gerencio, pratos ......
O princípio de funcionamento da caixa de engrenagens da redução da engrenagem planetária faz-se para o urso solar do perseguidor uma carga radial grande devido à distribuição proporcional do torque. O que é mais, nossas movimentações do gerencio têm configurações hidráulicas do motor. Nós mandamos todo o tamanho da caixa de engrenagens do pântano da série encontrar a procura diferente dos clientes.
Características
1. Gire ±60°, interior da parada dura para assegurar a segurança de sistema
2. Conecte um motor de comando da esquerda, lado direito ou no meio
3. O afastamento for ajustado já pelo produtor antes da fábrica, assim que por nenhuma necessidade ajustá-la quando a instalação
4. A graxa tinha sido enchida antes da fábrica, apenas precisa o reenchimento cada 5 anos
4. A instalação simples e baixa manutenção
5. Economia do design compacto e do espaço
6. A engrenagem é de travamento automático, assim que nenhuma necessidade de freio adicional
7. Método fácil e fluente de começar e da parar
8. Torque de inclinação alto e torque backholding para melhorar a segurança sob o ambiente áspero
Parâmetros de desempenho verticais da movimentação do pântano
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Empacotamento
Empacotamento interno: filme plástico antiferrugem; sacos de plástico do vácuo.
Empacotamento exterior: caixa dura; caso de madeira; pálete de madeira.
Termo de envio: por expresso; pelo ar; por via terrestre; pelo mar.
