Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE3” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 120~504 / pc |
Detalhes da embalagem: | caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
Material: | 50Mn, 42CrMo | Modelo: | VE3” |
---|---|---|---|
Relação da engrenagem: | 31:1 | Eficiência: | 40% |
Cor: | Como pedido | Aplicação da movimentação do gerencio: | Perseguidor do painel solar |
Lugar de origem: | Changzhou, China | Motor do gerencio: | Motor 24VDC |
Garantia: | 5~10 anos | Vida do campo: | 30 anos |
Local da instalação: | Campo aberto, telhado liso | Característica: | Seguro |
Realçar: | Dispositivo de seguimento solar do gerencio VE3,dispositivo de seguimento solar do gerencio 42CrMo,Dispositivo solar do gerencio do motor 24VDC |

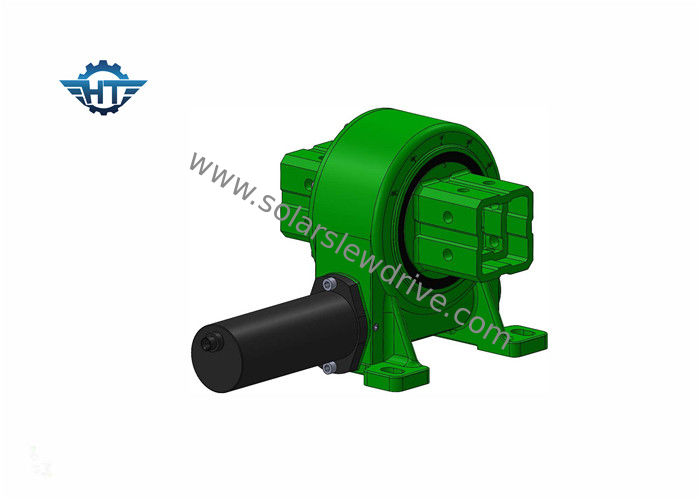

Dispositivo pequeno do gerencio da única linha central VE3 para o sistema de rastreio solar da única linha central
A movimentação do gerencio é um novo tipo de produto da transmissão, ele pode girar uma carga pesada com uma velocidade muito lenta. É composta geralmente do sem-fim, da engrenagem, do alojamento, do motor e dos outros componentes. Desde que os componentes do núcleo são os hourgalss sem-fim e engrenagem, podem simultaneamente suportar forças axiais, forças radiais, e reviravolta de momentos. Comparado com os produtos giratórios tradicionais, a movimentação nova do gerencio caracteriza a instalação fácil, a manutenção fácil e um grau maior de espaço da instalação.
Parâmetros de desempenho de séries da VE
Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13 |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 |
Movimentação recomendada do gerencio
Movimentação de abrigo incluida do gerencio | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
Movimentação de abrigo incluida precisa do gerencio | ZE3 | ZE5 | ZE7 | ZE9 | ||||
Movimentação do gerencio da engrenagem de sem-fim | WE1 | WE3 | WE5 | WE7 | WE9 | |||
Movimentações duplas do gerencio da linha central | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
Movimentação incluida do gerencio do vertical | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
Motor da C.C.
1. Adote a estrutura de apoio dupla para o eixo de saída de modo que o torque máximo da caixa de engrenagens seja aumentado muito.
2. A roda de Sun e a roda planetária são conectadas pela ranhura que aumentam o torque máximo da caixa de engrenagens e alongam a vida.
3. Nós usamos a engrenagem helicoidal na fase da entrada que fazem ao ruído o baixo anf corrido lisamente na alta velocidade. O anel interno da engrenagem é separado de modo que nós possamos fazer mais relação e o projeto seja flexível. A caixa de engrenagens e o motor são posicionados por um reparo da emenda pelo parafuso em axiais que aumentam a precisão de harmonização e reduzem o ruído.
4. Nós usamos o suporte do pino do rolo dentro do pino do rolo planetário do uso de wheel.we que mói em vez do deslizamento moendo assim a vida da caixa de engrenagens somos muito mais longos.
5. Estrutura de apoio dobro; Moedura interna no furo interno das engrenagens planetárias que fazem à redondeza furada interna menos de 0.003mm; corrida rolando em vez do deslizamento; Raspagem de superfície da precisão da engrenagem HRC60; A adoção de todos estes technoligies assegura o funcionamento quieto e constante super e uma estadia da longa vida sobre 10000 horas.
