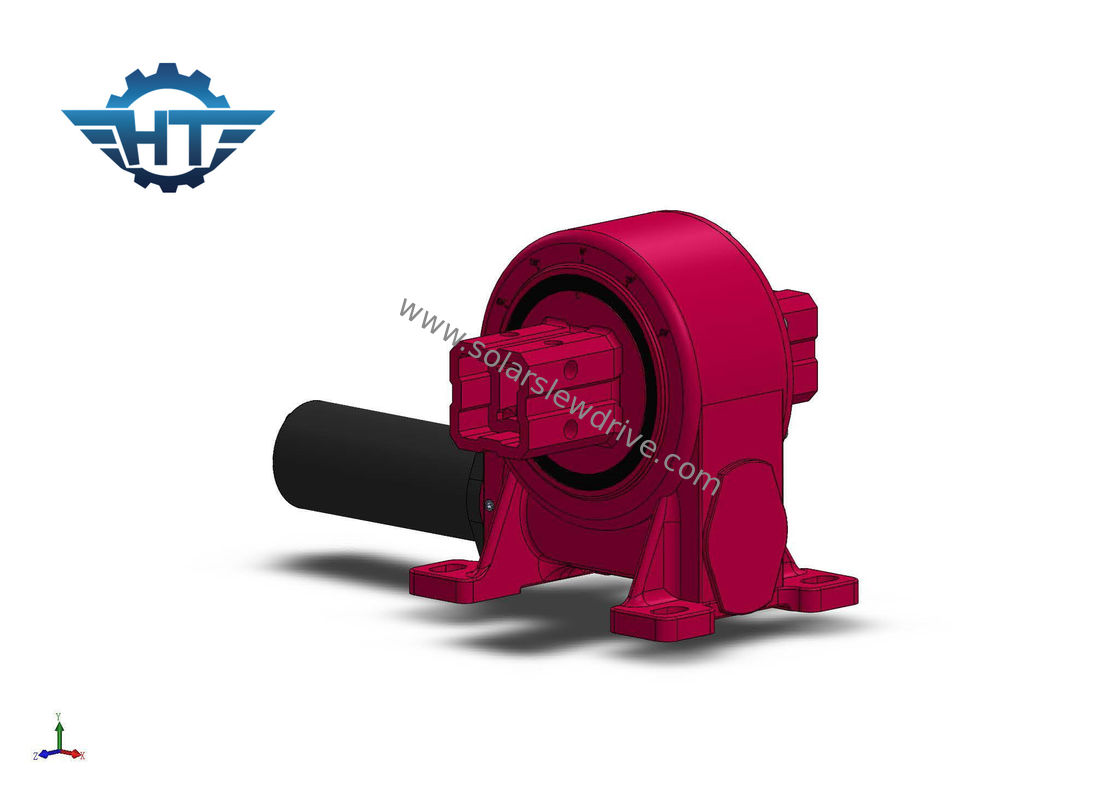

Única caixa de engrenagens da movimentação do pântano da linha central VE5 com a caixa de engrenagens planetária da baixa folga

Única caixa de engrenagens da movimentação do pântano da linha central VE5 com a caixa de engrenagens planetária da baixa folga

  • Única caixa de engrenagens da movimentação do pântano da linha central VE5 com a caixa de engrenagens planetária da baixa folga
  • Única caixa de engrenagens da movimentação do pântano da linha central VE5 com a caixa de engrenagens planetária da baixa folga
Única caixa de engrenagens da movimentação do pântano da linha central VE5 com a caixa de engrenagens planetária da baixa folga
Detalhes do produto:
Lugar de origem: China
Marca: HANGTUO
Certificação: CE, ISO9001
Número do modelo: VE5
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 PC
Preço: 145~226 USD/PC
Detalhes da embalagem: CAIXA DA MADEIRA COMPENSADA
Tempo de entrega: 15~30 dias
Habilidade da fonte: 12000 PCS/YEAR
Contato
Descrição de produto detalhada
Redutor e Motor: VE5 e 24V Material: 42CRMN ou 50Mn
Aplicação: Rastreador de painel solar Garantia: 5~10 anos
Cor: Como necessário Tamanho: De 3 a 25 polegadas
Módulo: Módulo de engrenagem sem-fim Característica: IP66, Longa Vida
Realçar:

Única caixa de engrenagens da movimentação do pântano da linha central

,

Baixa caixa de engrenagens da movimentação do pântano da folga

,

Baixa caixa de engrenagens do gerencio da folga

Linha central solar da movimentação do pântano do perseguidor da única linha central VE5 com a caixa de engrenagens planetária da baixa folga



Massacrou a descrição da movimentação



As movimentações do gerencio são amplamente utilizadas no sistema de rastreio do sol. O seguimento fotovoltaico da central elétrica inclui o enlace liso da único-linha central, o enlace oblíquo da único-linha central, a único-linha central oblíqua, e o sistema de rastreio da dois-linha central.





As aplicações das movimentações do gerencio



1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 para o único enlace liso da linha central. Este tipo do sistema é apropriado para latitudes abaixo de 30 graus e inclinações da terra menos de 12 graus.

Única caixa de engrenagens da movimentação do pântano da linha central VE5 com a caixa de engrenagens planetária da baixa folga 0



2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, movimentação do gerencio SE21 para o único enlace oblíquo da linha central. Este tipo dele é apropriado para os sistemas médios às latitudes altas, a terra precisa de ser aproximadamente liso.

Única caixa de engrenagens da movimentação do pântano da linha central VE5 com a caixa de engrenagens planetária da baixa folga 1



3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, movimentações do gerencio VE9 para a unidade oblíqua da único-linha central. Este tipo do sistema é apropriado para o meio às latitudes altas.

Única caixa de engrenagens da movimentação do pântano da linha central VE5 com a caixa de engrenagens planetária da baixa folga 2



4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, movimentação do gerencio SDE21 para o sistema de rastreio solar duplo. Este tipo dos sistemas é apropriado para todo o tipo do landform.

Única caixa de engrenagens da movimentação do pântano da linha central VE5 com a caixa de engrenagens planetária da baixa folga 3



Características



1. Gire de 0~180°

2. Conecte um motor de comando no lado esquerdo ou direito

3. a graxa tinha sido enchida antes da fábrica

4. A instalação simples



5. Utilização racional do espaço

6. A engrenagem é de travamento automático; consequentemente um freio não é necessário

7. Método fácil e fluente de começar e da parar

8. Torque backholding alto, apropriado para a instalação vertical

9. Baixa manutenção



Parâmetros de desempenho verticais da movimentação do gerencio da série IP66 da VE



Modelo Relação Torque da saída avaliado Inclinando o torque Carga axial Carga radial Guardando o torque Eficiência Precisão De travamento automático Peso
N.m N.m kN kN N.m grau Sim quilograma
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Sim 13kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Sim 18kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Sim 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 Sim 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Sim 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Sim 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Sim 78 quilogramas
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Sim 105 quilogramas
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Sim 185 quilogramas
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Sim 244 quilogramas
