Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | VE7” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 2000 PCes pelo mês |
| Material: | 50Mn, 42CrMo | Aplicação: | Perseguidores solares da única linha central horizontal |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque de saída nominal máximo: | 5060 Nm |
| Guardando o torque: | 40.000 Nm | Inclinando o torque: | 5.000 nanômetro |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Realçar: | Massacrou a caixa de engrenagens da movimentação para perseguidores solares horizontais,única caixa de engrenagens da movimentação do pântano da linha central 50Mn,Caixa de engrenagens da movimentação do pântano do envelope |
||

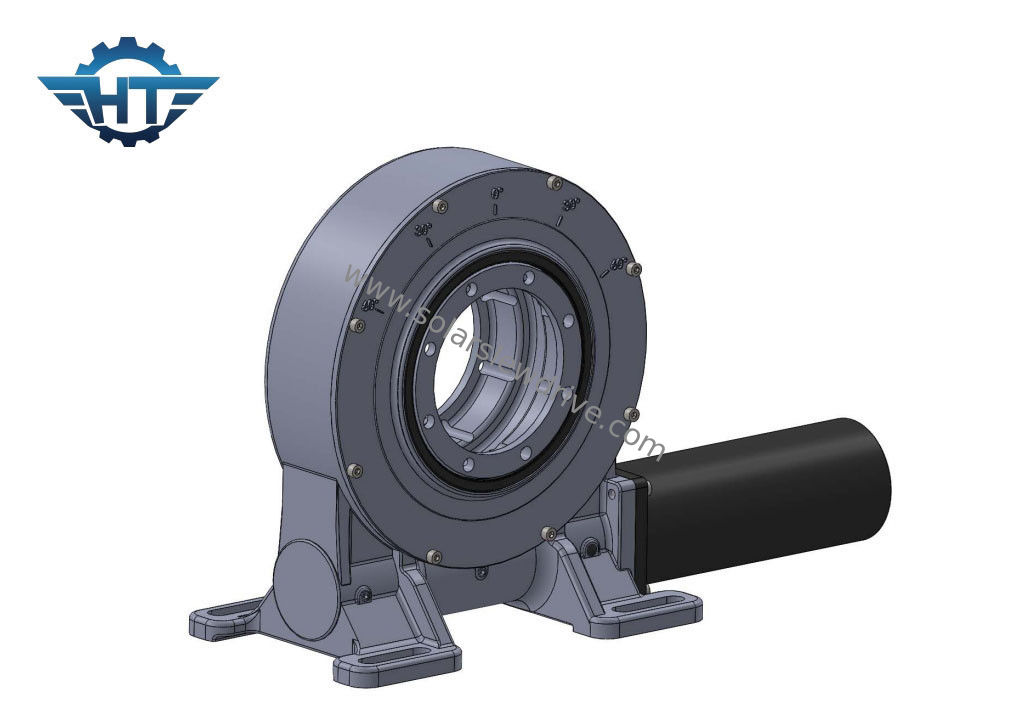

Caixa de engrenagens vertical do pântano do envelope de 9 polegadas para perseguidores solares da única linha central horizontal
Descrição vertical da caixa de engrenagens do pântano do envelope
Nossa movimentação do gerencio pode simultaneamente carregar os efeitos da força axial, força radial e momento da inclinação, desde o componente do núcleo das movimentações do gerencio para adotar para envolver o wrom e o multi contato de dente. Comparado com os produtos tradicionais do gerencio, nossos produtos têm as características da instalação simples, da manutenção fácil, e do espaço de salvamento da instalação em maior medida.
De acordo com a abertura do mecanismo da transmissão da movimentação do gerencio, a movimentação do gerencio pode ser dividida no tipo aberto e no tipo fechado. Geralmente, o tipo aberto estrutura é usado na maior parte nas aplicações onde o ambiente é demasiado áspero e a manutenção e o ciclo da manutenção são curtos, e o tipo aberto estrutura é mais conveniente para as peças. inspeção, manutenção e manutenção, e substituição mais conveniente. Por outro lado, onde as circunstâncias ambientais não mudam muito e o nível da poluição ambiental está abaixo do nível médio, a estrutura fechado pode fornecer um ciclo de vida mais longo da manutenção.
Dados técnicos da movimentação do gerencio da VE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Glossário de Paramaters chave
Inclinando o torque do momento: Este torque é a carga da gravidade multiplicada pela distância entre a posição da carga e o centro do rolamento do gerencio. Se o torque real é maior do que o torque de inclinação avaliado do momento, a movimentação do gerencio estará virada.
Carga radial: O vertical da carga à linha central do rolamento do gerencio
Carga axial: A paralela da carga à linha central do rolamento do gerencio
Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são danificadas, o torque máximo conseguido está chamado guardar o torque, ele está considerado igualmente como torque quebrado.
De travamento automático: Somente quando há uma carga, a movimentação do gerencio não pode inverter gerencie e chamado assim de travamento automático.
