Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE7” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~504 / pc |
Detalhes da embalagem: | Caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
Material: | 50Mn, 42CrMo | Modelo: | VE7” |
---|---|---|---|
Relação da engrenagem: | 57:1 | Torque da saída avaliado: | 1750 Nm |
Guardando o torque: | 13200 nanômetro | Inclinando o torque: | 7000 nanômetro |
Eficiência: | 40% | Cor padrão: | RAL 9006 |
Realçar: | Única movimentação vertical do gerencio da linha central,Movimentação solar do gerencio de 1750 nanômetro,Sun que segue a movimentação do gerencio da montagem de painel |

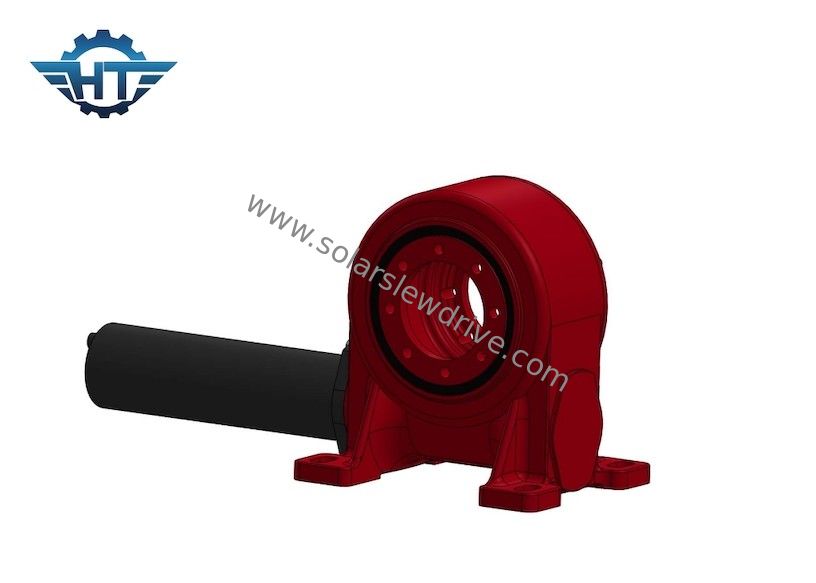

Única movimentação vertical do gerencio da linha central para Sun que segue sistemas de rastreio da montagem de painel solar
Única descrição vertical da movimentação do gerencio da linha central
1. Uma grande relação da transmissão pode ser obtida, que seja mais compacta do que o mecanismo de engrenagem helicoidal desconcertado do eixo.
2. As superfícies de engrenagem do dente das duas rodas estão na linha contato, e sua capacidade de carregamento é muito mais alta do que aquela do mecanismo de engrenagem helicoidal desconcertado do eixo.
3. A movimentação do gerencio da engrenagem de sem-fim é equivalente à movimentação do parafuso, que é uma movimentação de engrenagem do multi-dente, assim que a movimentação é estável e o ruído é pequeno.
4. É de travamento automático. Quando o ângulo de ligação do sem-fim é menos do que o ângulo equivalente da fricção entre os dentes de engrenagem de engrenagem, o mecanismo tem propriedades de travamento automático e pode conseguir para inverter de travamento automático, isto é, simplesmente o sem-fim pode conduzir o sem-fim, mas não o sem-fim. Como o mecanismo de travamento automático do sem-fim usado em sua maquinaria pesada, seu de travamento automático reverso pode jogar um papel na proteção da segurança.
Dados técnicos
Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 quilogramas |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 quilogramas |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 quilogramas |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 quilogramas |
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
