Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SE14" |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 330~360/ pc |
Detalhes da embalagem: | Caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
Número do modelo: | SE14” | Matéria prima: | Quarto |
---|---|---|---|
Guardando o torque: | 54200 nanômetro | Inclinando o torque: | 68000 nanômetro |
Torque da saída: | 6550 nanômetro | Carga axial estática: | kN 680 |
Carga radical estática: | kN 230 | Peso: | 63 quilogramas |
Realçar: | O sem-fim massacrou a movimentação com motor da engrenagem,Movimentação do pântano da engrenagem de 68000 nanômetro,SE 14" movimentação do pântano da engrenagem de sem-fim |

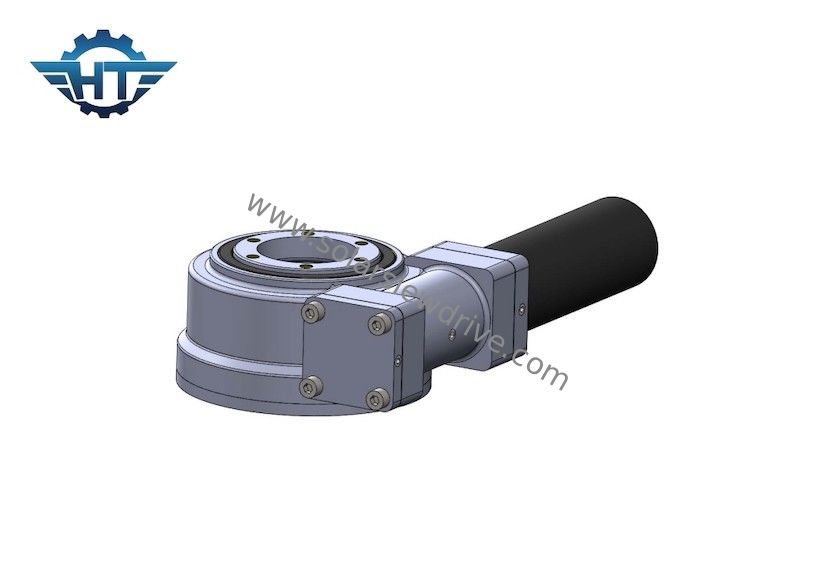

Caixa de engrenagens horizontal do sem-fim da movimentação do pântano do SE com o motor da engrenagem para o sistema de rastreio solar
Massacrou a descrição da caixa de engrenagens do sem-fim da movimentação
A movimentação do gerencio do SE utiliza a tecnologia da movimentação do sem-fim da ampulheta e adota uma estrutura do sem-fim da ampulheta do contato da multi-engrenagem com boa resistência de impacto e é apropriada para que umas aplicações mais precisas consigam o torque máximo da engrenagem e a rotação a mais estável. Uma movimentação padrão do balanço é equipada com um alojamento incluido e um único sem-fim de travamento automático da ampulheta. Quando a entrada de poder é retornada ao ponto morto, o sem-fim travará a carga no lugar sem nenhuma travagem externo. Este projeto faz à movimentação do gerencio do SE uma solução ideal para combinar a rotação relativa de dois objetos.
Desempenho da série do SE
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
Transporte, manipulação & armazenamento
O transporte somente na posição horizontal, impactos deve ser evitado.
Luvas do trabalho do desgaste e para ser cuidadoso ao segurar a movimentação do pântano.
Use os furos dos anéis nas movimentações do pântano para fixar os parafusos para o levantamento, a manipulação e a colocação seguros.
A loja somente em uma posição horizontal e em salas fechados, mantém-na longe da obtenção molhada, a proteção de corrosão de superfície de superfícies de acoplamento expostas dura aproximadamente 1 mês no empacotamento fechado. O armazenamento de um período mais longo exige medidas de defesa especiais.
Transportando anéis desembalados do pântano
Use o levantamento apropriado alinham nunca o produto do transporte verticalmente
As movimentações desembaladas do pântano podem ser transportadas com a engrenagem de levantamento sob as seguintes circunstâncias:
