Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | VE9” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | caixa da madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 2000 PCes pelo mês |
| Material: | Quarto | Modelo: | VE9” |
|---|---|---|---|
| Eficiência: | 40% | Relação da engrenagem: | 61:1 |
| Torque da saída avaliado: | 4300 nanômetro | Guardando o torque: | 27200 Nm |
| Inclinando o torque: | 16000 nanômetro | Preciso: | menos de 0,1 graus |
| Realçar: | Caixa de engrenagens solar resistente da movimentação do pântano,Movimentação solar elétrica do pântano do motor IP66,Movimentação solar do pântano de 4300 nanômetro |
||

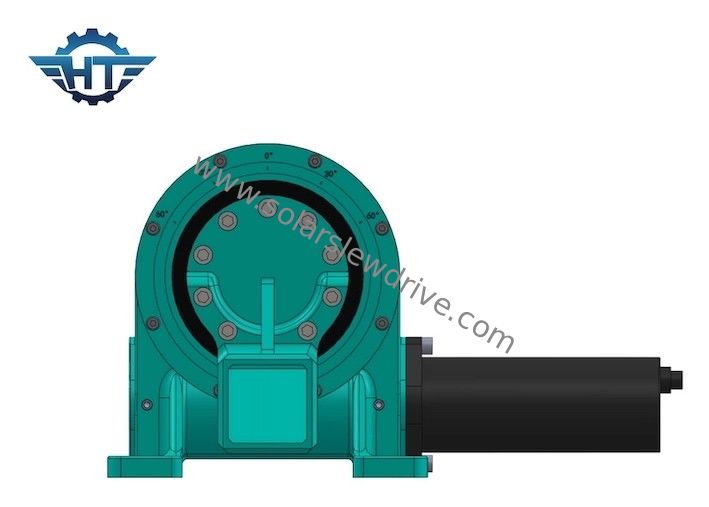

Caixa de engrenagens resistente da movimentação do pântano IP66 para o sistema de rastreio solar da única linha central do motor elétrico
Descrição resistente da caixa de engrenagens da movimentação do pântano
O dispositivo giratório da movimentação é sabido igualmente como o redutor giratório, o redutor da engrenagem, o redutor da plataforma giratória, e o mecanismo de gerencio. São todos os tipos de redutores que usam o rolamento do gerencio como o apoio principal, e engrenagens ou sem-fins do uso como a fonte auxiliar da movimentação para realizar as funções da rotação da retardação e do completo-círculo. A composição da movimentação do gerencio inclui principalmente a engrenagem (ou o sem-fim), o rolamento do gerencio, o motor, a embalagem e a base. A movimentação do gerencio pode basicamente ser dividida na única movimentação do gerencio da movimentação do sem-fim, o sem-fim dobro conduz a movimentação do gerencio e o tipo especial movimentação do gerencio.
Dados técnicos
| Modelo: | VE9 | Lugar de origem | Changzhou, China |
| Tipo | HANGTUO | Tipo | Fechado |
| Material | 42CrMo, 50Mn | Torque da saída | 4300 N.m |
| Inclinando o torque do momento | 16 K N.m | Guardando o torque | 27 K N.m |
| Avaliação axial estática | 60 KN | Avaliação radial estática | 130 KN |
| Avaliação axial dinâmica | 30 KN | Avaliação radial dinâmica | 65 KN |
| Relação da engrenagem | 37:1 | Eficiência | 40% |
A VE massacrou dados técnicos da movimentação
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 quilogramas |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 quilogramas |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 quilogramas |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 quilogramas |
Vantagens
1. Rotação ±60°, parada dura/limite duro dentro da movimentação em caso da falha de controlo do software
2. Conexão de um motor de comando do lado esquerdo ou direito
3. Durante a instalação, não é necessário ajustar o afastamento de alinhar; isto é ajustado já pelo produtor antes da fábrica
4. A instalação simples e baixa manutenção
5. Utilização racional do espaço
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Método fácil e fluente de começar e da parar
