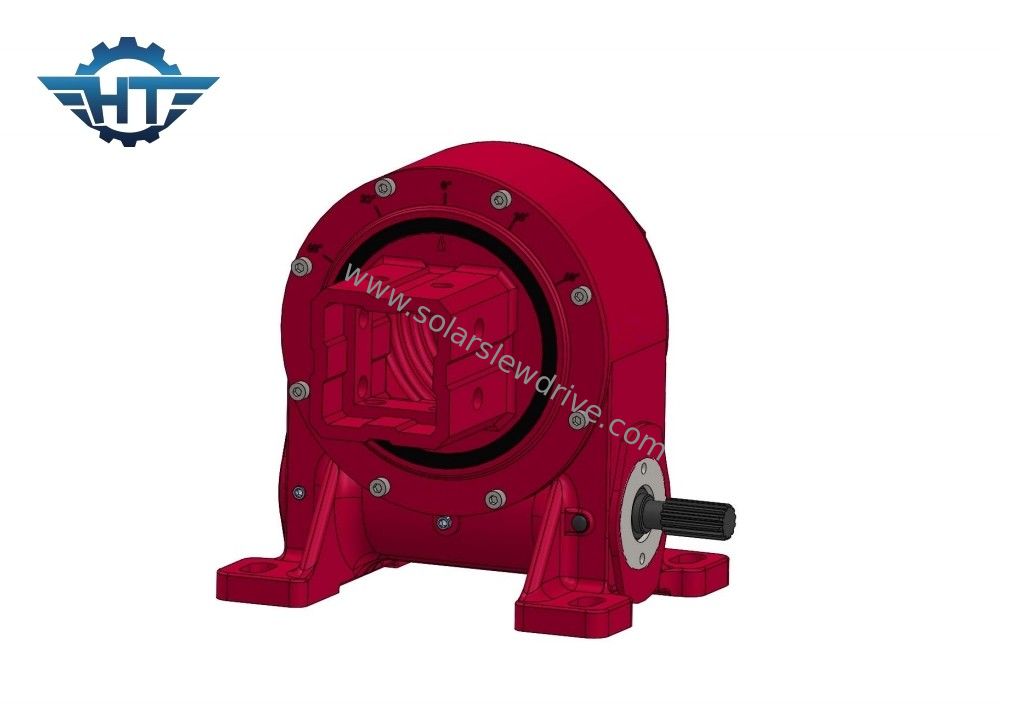

Caixa de engrenagens de 9'' com torque principal de 12x12 para sistema de rastreamento solar

Caixa de engrenagens de tração por rolamento de 9' com binário principal de 12x12 para sistema de rastreamento solar

Caixa de engrenagens de tração de 9'Descrição

As unidades giratórias de rastreamento solar são dispositivos mecânicos especificamente concebidos para sistemas de energia solar.Facilitam o movimento e o posicionamento dos painéis solares ou espelhos para maximizar sua exposição ao sol durante todo o diaEstes motores são constituídos por uma caixa de velocidades e um mecanismo rotativo que permitem um acompanhamento preciso e contínuo do movimento do sol.

1. Parâmetros da série VE



   Modelo	Relação	Torque de saída nominal ((N.m.)	Torque de inclinação (Nm)	Torque de retenção (N.m)	Carga axial (kN)	Carga radial (kN)	Eficiência	Precisão (°)	Auto-bloqueio	Peso (kg)
   3 cm	31:1	600	1500	1800	22	15	40%	≤ 0.1	- Sim, sim.	12
   5"	37:1	800	5000	9200	16	27	40%	≤ 0.1	- Sim, sim.	18
   7"	57:1	1750	7000	13200	34	58	40%	≤ 0.1	- Sim, sim.	32
   8"	51:1	2250	11200	20400	50	80	40%	≤ 0.1	- Sim, sim.	28
   9"	61:1	2250	16000	30800	60	130	40%	≤ 0.1	- Sim, sim.	52
   12"	78:1	4300	25000	40560	77	190	40%	≤ 0.1	- Sim, sim.	65
   14"	85:1	5600	48000	44200	110	230	40%	≤ 0.1	- Sim, sim.	88
   17"	102:1	6750	67000	53040	142	390	40%	≤ 0.1	- Sim, sim.	135
   21"	125:1	16000	89000	65000	337	640	40%	≤ 0.1	- Sim, sim.	192
   25"	150:1	21450	112000	89000	476	950	40%	≤ 0.1	- Sim, sim.	251

2.

Vantagens

1. Alto binário de retenção para melhorar a segurança do sistema de rastreamento solar

2- Paragem dura no interior no caso do mal funcionamento do sistema de controlo do software

3Envolvendo a unidade de minhoca no interior

4. Multi-contato dentário para garantir alta carga

5Função de auto-bloqueio

Observação: As dimensões e parâmetros acima podem ser actualizados ou ajustados, para dimensões e parâmetros mais detalhados, consulte os nossos desenhos de vendas.

Aplicações

Sistemas de rastreamento solar: os acionamentos giratórios são amplamente usados em sistemas de rastreamento solar, que visam maximizar a captura de energia solar orientando painéis solares ou espelhos em direção ao sol.O motor giratório permite rastrear com precisão e continuidade o movimento do sol, otimizando a produção de energia.
