Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | VE7” |
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | USD 100~380/ pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15 a 45 dias |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 2000 pcs por mês |
| Aplicação: | Sistema de rastreamento de painéis solares fotovoltaicos | Local da instalação: | Campo aberto |
|---|---|---|---|
| Classe de revestimento: | C5 | Corrente: | 7.5A |
| Voltagem: | 24V/48V/110V/220V/380V | Tipo da engrenagem: | Dispositivos para vermes de envoltório duplo |
| Tipo de dente: | dente helicoidal | Pacote: | Caixa de compensado |
| Realçar: | Ve7 acionamento solar,2 retratos de tração solar,O rastreador solar matou a engrenagem do verme. |
||

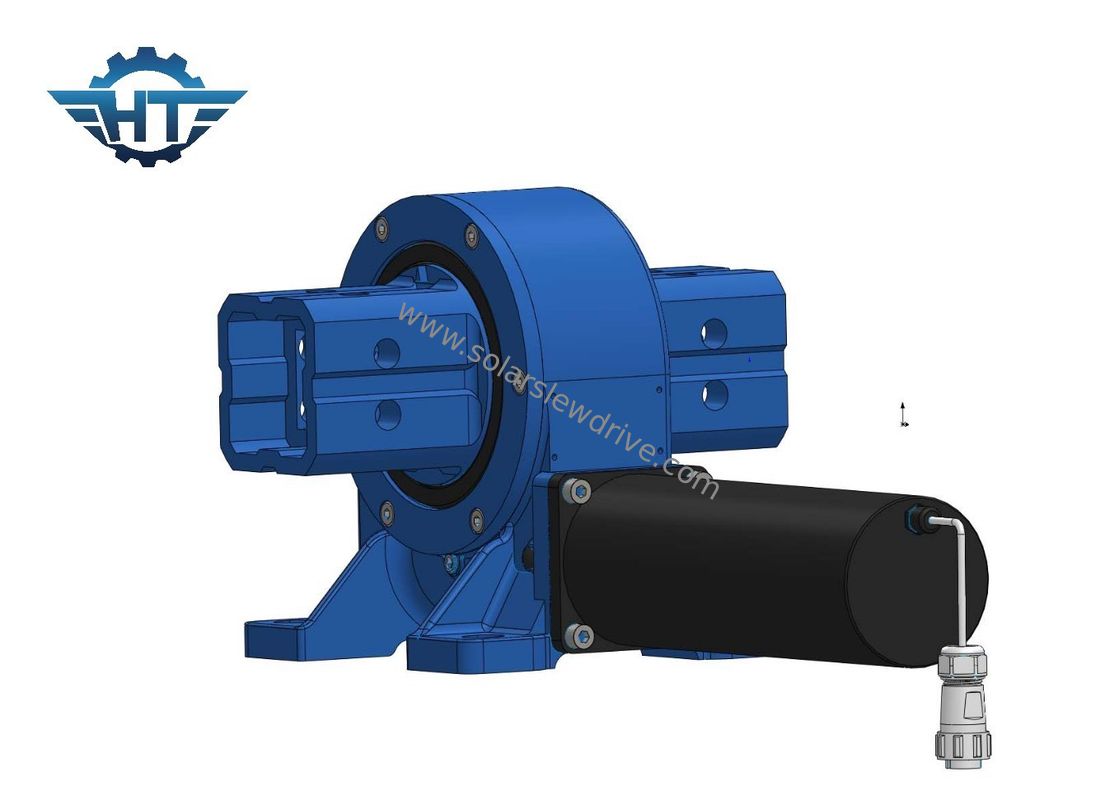

Ve7 Solar Slew Drive com 2 retratos PV sistema de rastreamento de painéis solares
Acionamento solarDescrição
Um motor de rotação de engrenagem de verme é um tipo de caixa de engrenagens que incorpora um mecanismo de engrenagem de verme para facilitar o movimento de rotação controlado.Estes drives são amplamente utilizados em várias aplicações que exigem precisão e rotação controlada, especialmente em situações em que cargas pesadas precisam ser viradas suavemente e eficientemente.
Dados técnicos dos motores giratórios da série VE
| Modelo | Relação | Torque de saída nominal (N.m) | Torque de inclinação (Nm) | Torque de retenção (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | Auto-bloqueio | Peso (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sim, sim. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sim, sim. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sim, sim. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sim, sim. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sim, sim. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sim, sim. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sim, sim. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sim, sim. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sim, sim. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sim, sim. | 251 |
Características do motor de giro
Mecanismo de engrenagem:
O núcleo de uma unidade de rotação de engrenagem de verme é o mecanismo de engrenagem de verme, que consiste em um parafuso roscado (verme) que se liga a uma roda dentada (engrenagem).
Esta configuração fornece altas taxas de redução de velocidades, permitindo uma rotação precisa e lenta.
Design compacto:
As unidades de giro são concebidas para serem compactas e autónomas, tornando-as adequadas para aplicações com espaço limitado.
Fornecimento de binário elevado:
As configurações de engrenagens de minhoca fornecem inerentemente um alto torque de saída, tornando os acionamentos de giro adequados para aplicações que exigem uma força de rotação significativa.
Aplicações de acionamento giratório de minhoca
Sistemas de localização solar:
Os acionamentos de rotação de engrenagens de minhoca são comumente usados em sistemas de rastreamento solar para seguir o movimento do sol, otimizando a eficiência dos painéis solares.
Controle da inclinação e da inclinação da turbina eólica:
Em aplicações de energia eólica, os acionamentos de giro são empregados para controlar o passo e os movimentos de inclinação das pás das turbinas eólicas, garantindo a captura ideal do vento.
Equipamento de construção e manipulação de materiais:
Os motores de giro encontram aplicações em guindastes, escavadeiras e outras máquinas de construção, fornecendo rotação controlada para levantar e posicionar cargas pesadas.
