Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | VE9” |
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | USD 100~380/ pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15 a 45 dias |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 2000 pcs por mês |
| Aplicação: | Sistema de rastreamento solar | Diâmetro exterior: | 3 a 25 polegadas |
|---|---|---|---|
| Material de engrenagem para vermes: | 50Mn, 42CrMo | Fornecimento de energia: | 24VDC |
| Serviço: | Projeto do OEM | Ciclo de vida: | 30 anos |
| Embalagem: | Caixa de madeira compensada | Materiais: | De aço ou de alumínio |
| Realçar: | VE9 caixa de velocidades de tração,O verme do relógio de areia matou a caixa de velocidades.,24VDC caixa de engrenagens |
||

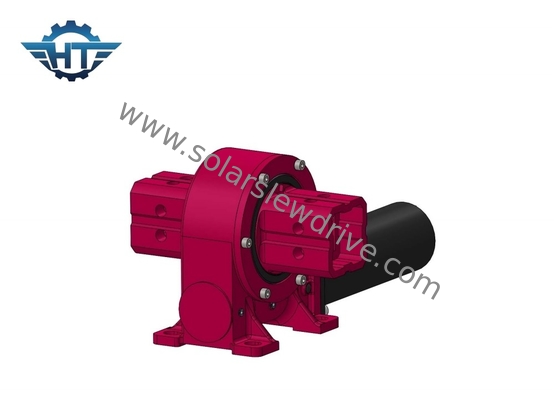

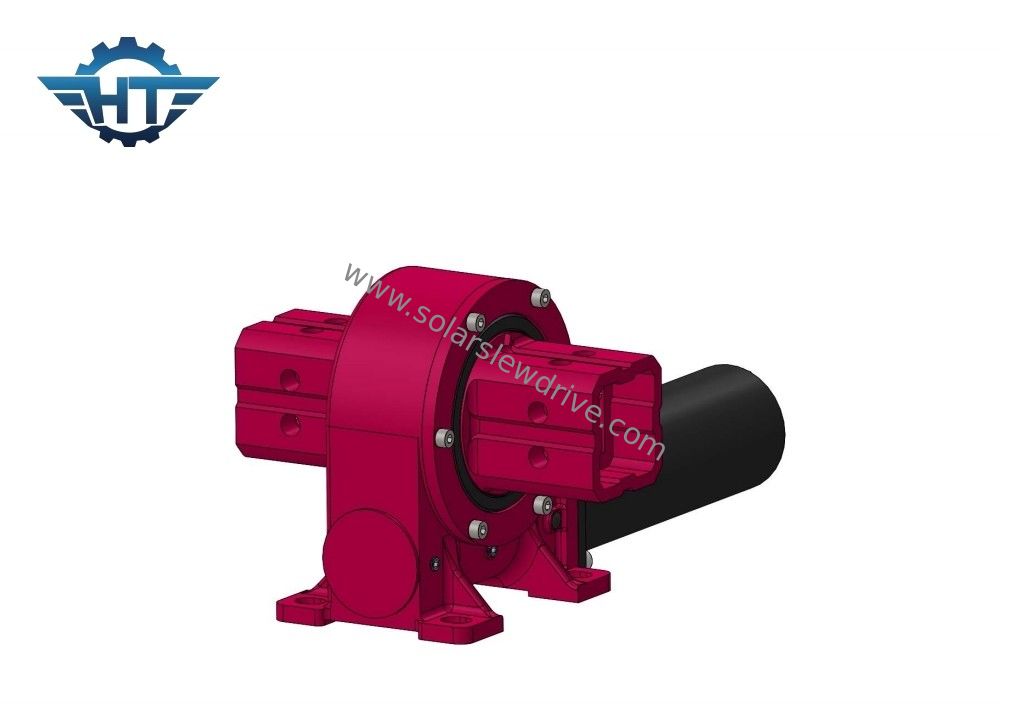

VE9 Slew Drive Gearbox Com Verme de Relógio de Areia Para Sistema de Rastreamento Solar de Saída de Tubos
Caixa de engrenagens de traçãoDescrição
Os principais componentes da unidade de rotação são: minhoca, engrenagem, base de fundição e algumas peças padrão, como rolamentos, parafusos, etc.O dispositivo de tração giratória utiliza o movimento do eixo para reduzir o consumo de força e desempenha um papel na proteção da segurança.
Ficha de dados do tipo VE do acionamento giratório
| Modelo | Relação | Torque de saída nominal (N.m) | Torque de inclinação (Nm) | Torque de retenção (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | Auto-bloqueio | Peso (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sim, sim. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sim, sim. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sim, sim. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sim, sim. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sim, sim. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sim, sim. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sim, sim. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sim, sim. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sim, sim. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sim, sim. | 251 |
Aplicação
Os acionamentos giratórios são utilizados principalmente em plataformas especiais de direção de veículos, caminhões de carga pesados, guindastes de contentores, guindastes montados em caminhões, guindastes de caminhões, veículos de trabalho aéreos, guindastes, guindastes de pórtico,pequenas centrais eólicas, comunicações aeroespaciais, recepção por satélite, sistemas de rastreamento solar e muitas outras indústrias.O desenvolvimento rápido da indústria de geração de energia solar fotovoltaica é amplamente utilizadoO motor rotativo é utilizado na indústria da geração de energia solar fotovoltaica e é geralmente equipado com um motor rotativo ou com um motor AC.um motor hidráulico é configurado principalmente como um motor de potência.
