Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | VE9” |
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | USD 100~1600/ pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15 a 45 dias |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 500 pcs por mês |
| Materiais: | 42CrMo ou 50Mn | Garantia: | 10 anos |
|---|---|---|---|
| Aplicação: | Sistema de rastreamento solar | Gire o tipo: | Única linha central |
| Cores: | Conforme solicitado | Local da instalação: | Telhado e campo |
| Características: | A instalação rápida | Motor: | 12VDC, 24VDC |
| Pintado: | Disponível | Reacção: | ≤ 0,15 graus |
| Tipo de rotação: | Única linha central | Escala da rotação: | ± 65 graus |
| Motorista: | Motores elétricos, motores passo a passo | ||
| Realçar: | Acionamento vertical de rolamento solar,Acionamento solar de eixo único,motor slew para rastreador solar fotovoltaico |
||

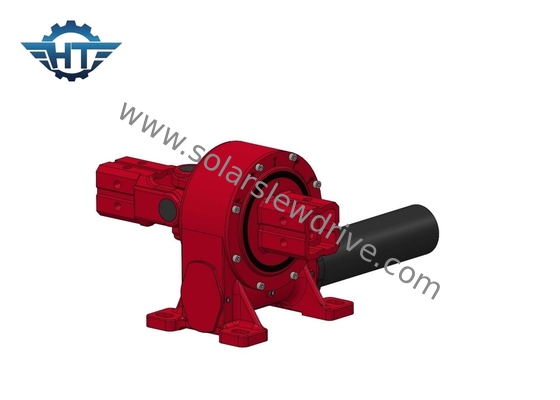

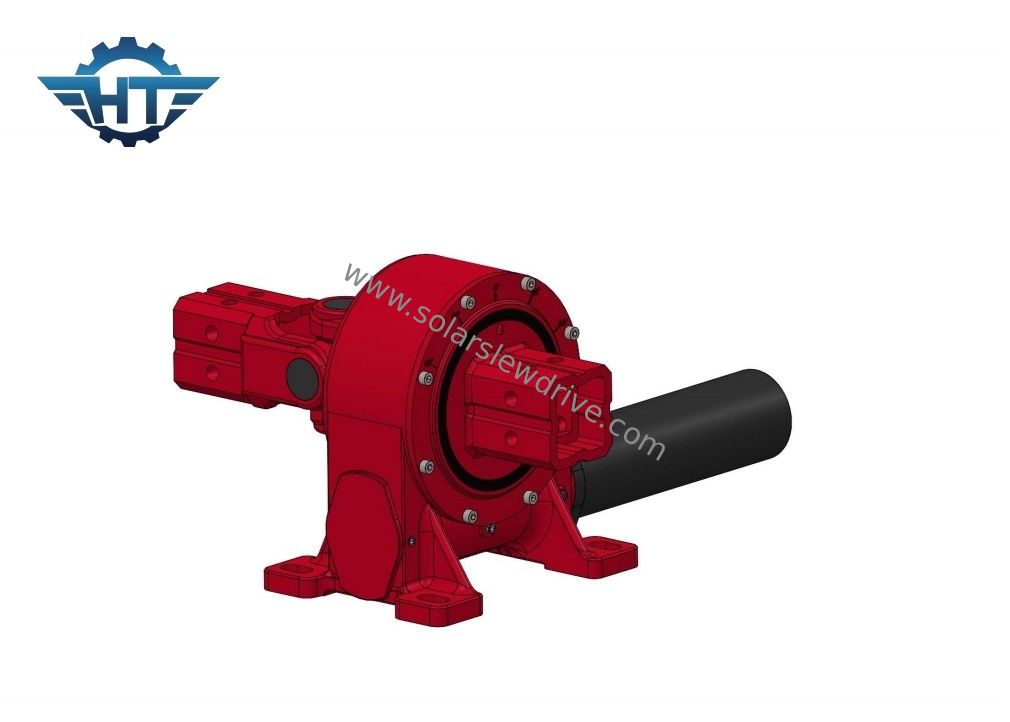

Acionamento de tração solar de eixo único vertical
Acionamento solarDescrição
O redutor de acionamento de rotação horizontal de caixa fechada é montado por uma base de caixa, um engrenagem de rotação, um verme e outras partes de suporte.motor passo a passo ou motor hidráulico como fonte de alimentação para conduzir o redutor a girar no sentido horário ou contra-horárioComo os engrenagens de verme de dupla envelopagem são utilizadas como os principais componentes de projeto, o dispositivo tem um forte momento de viragem e força axial em aplicações de movimento lento.Em comparação com o redutor com os mesmos parâmetros, o dispositivo tem um tamanho pequeno e é fácil de instalar e manter.
Ficha de dados da série VE do accionamento giratório
| Modelo | Relação | Torque de saída nominal ((N.m.) | Torque de inclinação ((N.m.) | Torque de retenção ((N.m.) | Carga axial ((kN) | Carga radial ((kN) | Eficiência | Auto-bloqueio | Peso ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Sim, sim. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Sim, sim. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Sim, sim. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Sim, sim. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Sim, sim. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Sim, sim. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Sim, sim. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Sim, sim. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Sim, sim. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Sim, sim. | 251 |
Aplicações
Graças à sua elevada capacidade de carga, os rolamentos de anel giratório podem ser utilizados para uma ampla gama de aplicações.Energia solar para antenas.
