Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SDE7” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 398~456/ pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Materiais: | 50Mn, 42CrMo | modelo: | SDE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque avaliado da saída: | 2000 nanômetros |
| Guardarando o torque: | 13500 nanômetro | Inclinando o torque: | 13200 nanômetro |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Realçar: | anel do gerencio da engrenagem de sem-fim,motor da engrenagem de sem-fim |
||

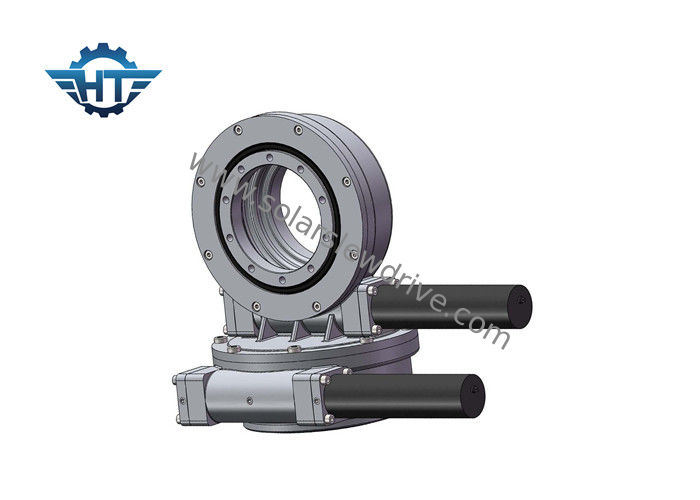

A movimentação alta do pântano da movimentação do sem-fim do torque da linha central dupla com 24vdc alinhou o motor para o perseguidor solar
Descrição
Os sistemas de rastreio solares incluem o sistema de rastreio solar da única linha central e o sistema de rastreio solar da linha central dupla. O sistema de rastreio solar da única linha central inclui único o sistema de rastreio inclinado e liso.
Para um sistema de rastreio solar da linha central dupla, com base na estrutura do suporte do differenct, três tipos de soluções das movimentações do pântano podiam ser aplicados:
1. linha central horizontal do uso dois (tipo do SE) a única massacrou movimentações.
2. use um horizontal (tipo do SE) e um outro vertical (tipo da VE).
3. use uma movimentação dupla do pântano da linha central.
Todas aquelas soluções podem conseguir o seguimento do sol verticalmente e horizontalmente, esse os meios que seguem o sol todo o tempo com luz solar direta.
Movimentações do pântano aplicadas no perseguidor solar da linha central dupla
| Nome do produto | SDE7 massacrou movimentações |
| Torque da saída | 980 N.m; 723 ft.lbs |
| Torque da saída máxima | 1938 N.m; 1429 ft.lbs |
| Inclinando o torque do momento | 7000 N.m; 5163 ft.lbs |
| Guardando o torque | 13200 N.m; 9736 ft.lbs |
| Avaliação axial estática | kN 133,20; 29943 libras |
| Avaliação radial estática | kN 53; 11977 libras |
| Avaliação axial dinâmica | kN 31,90; 7171 libras |
| Avaliação radial dinâmica | kN 27,91; 6274 libras |
| Alternativas do motor | Motor de 12/24/48 de VDC; Motor deslizante; Motor sem escova |
| Estilo dos produtos | Linha central dupla; CPV/HCPV; Prato solar; Torre solar |
| Característica da aplicação | Sistema de rastreio solar, Machiner industrial |
| Quadrado recomendado do painel | 30 medidores quadrados |
SDE massacrou a tabela do desempenho das movimentações
| Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 157 quilogramas |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 682 quilogramas |
Applicatons
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. Os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores bondes etc.
3. As cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
