Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | VE7” |
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 2000 pcs por mês |
| Material de engrenagem para vermes: | 50Mn, 42CrMo | Eficiência: | 40% |
|---|---|---|---|
| Precisão: | 00,15° | Tempo de vida: | 30 anos |
| Nível de ruído: | ≤ 65 dB | Temperatura de funcionamento: | -20℃~+80℃ |
| Nome do produto: | Sistema de rastreamento solar horizontal | Nomenclatura de tensão: | 24 V |
| Realçar: | Movimentação do pântano da engrenagem de sem-fim VE7,motor de engrenagem de minhoca de alta eficiência,Ve7 rastreador solar levou a condução |
||

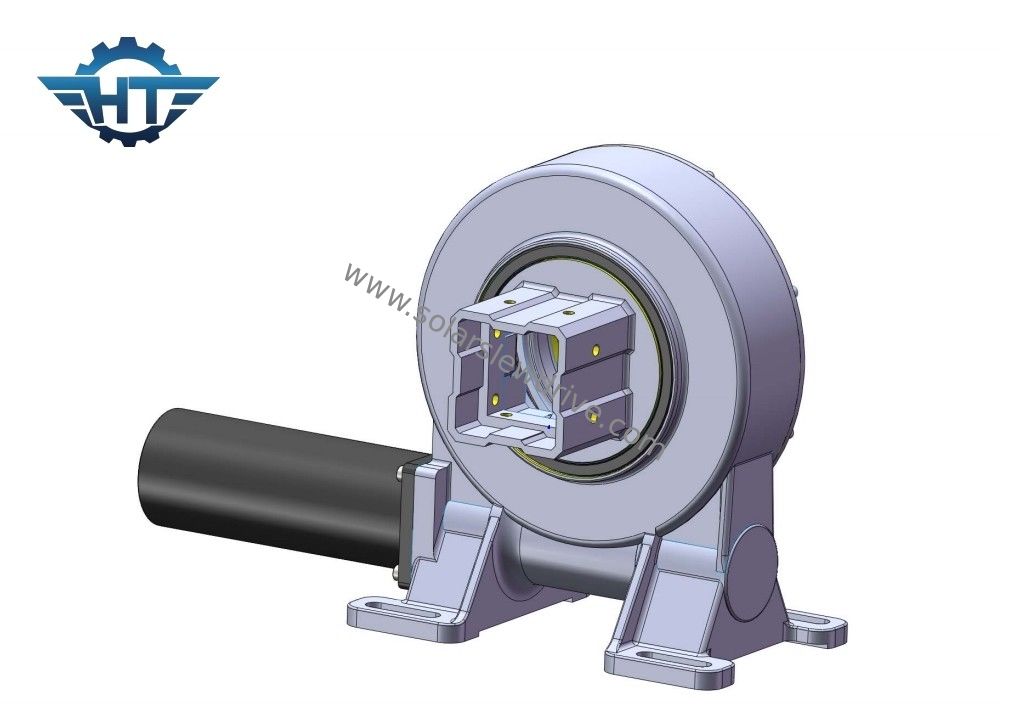

VE7 Tração de guincho de engrenagem para sistema de rastreamento solar horizontal
Descrição da caixa de velocidades VE7
Uma caixa de engrenagens giratória, também conhecida como acionamento giratório ou anel giratório, é um dispositivo mecânico usado para fornecer movimento de rotação ou movimento giratório para máquinas e equipamentos pesados.É comumente utilizado em aplicações que exigem rotação controlada, tais como guindastes, escavadeiras, turbinas eólicas e rastreadores solares.
A caixa de velocidades giratória consiste em vários componentes principais:
Anel externo: o anel externo serve como parte estacionária da caixa de velocidades e fornece uma superfície de montagem estável.É tipicamente de forma circular e incorpora uma série de dentes de engrenagem ou vias de engrenagem em sua circunferência interna.
Anel interno: o anel interno é conectado ao equipamento ou máquina que requer movimento de rotação.O anel interno também possui dentes de engrenagem ou vias de engrenagem em sua circunferência externa.
Mecanismo de engrenagem: O mecanismo de engrenagem permite a rotação do anel interno em relação ao anel externo.É tipicamente constituído por um conjunto de engrenagens ou rolos que se ligam com os dentes ou vias de corrida nos anéis internos e externosAo transmitir binário e reduzir o atrito, o mecanismo de engrenagem permite um movimento de rotação suave e controlado.
Sistema de acionamento: O sistema de acionamento é responsável por fornecer energia para a caixa de velocidades giratória.O sistema de acionamento transfere energia de rotação para o mecanismo de engrenagem, iniciando o movimento de rotação.
Rolamentos: os engrenagens giratórias incorporam rolamentos para suportar a carga e minimizar o atrito durante a rotação.assegurar a estabilidade e a durabilidade da caixa de velocidades.
Segmentação e lubrificação: Para proteger os componentes internos dos contaminantes e manter o bom funcionamento, as caixas de velocidades giratórias são equipadas com sistemas de vedação.e outras partículas que entram na caixa de velocidadesA lubrificação é igualmente essencial para reduzir o atrito e o desgaste entre as peças em movimento, prolongando a vida útil da caixa de velocidades.
Dados técnicos dos motores de giro de série única verticais
| Modelo | Relação | Torque de saída nominal (N.m) | Torque de inclinação (Nm) | Torque de retenção (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | Auto-bloqueio | Peso (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sim, sim. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sim, sim. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sim, sim. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sim, sim. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sim, sim. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sim, sim. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sim, sim. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sim, sim. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sim, sim. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sim, sim. | 251 |
Aplicações
As caixas de engrenagens de giro são concebidas para proporcionar um movimento de giro preciso e controlado, permitindo que os equipamentos pesados girem horizontalmente ou verticalmente.condições ambientais adversas, e operação contínua, tornando-os componentes cruciais em várias aplicações industriais e de construção.
Glossário de parâmetros-chave
Momento de inclinação Torque:Este binário é a carga da gravidade multiplicada pela distância entre a posição da carga e o centro do rolamento giratório.A tração de giro será invertida..
Carga radial:A carga vertical ao eixo do rolamento giratório
Carga axial:A carga paralela ao eixo do rolamento giratório
Torque de retenção:É o binário inverso.Quando a unidade está girando ao contrário e as peças não estão danificadas,O binário máximo alcançado é chamado de binário de retenção, também é visto como binário quebrado.
Auto-bloqueio:Somente quando há carga, o acionamento de giro não é capaz de girar para trás e, portanto, chamado de auto-bloqueio.
