Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE9” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~504 / pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
Materiais: | 50Mn, 42CrMo | modelo: | VE9” |
---|---|---|---|
Relação da engrenagem: | 61:1 | Torque da saída: | 2250 nanômetro |
Guardarando o torque: | kNm 31~45 | Inclinando o torque: | kNm 16~21 |
Eficiência: | 40% | Cor padrão: | RAL 9006 |
Realçar: | motor hidráulico do pântano,engrenagem do gerencio |

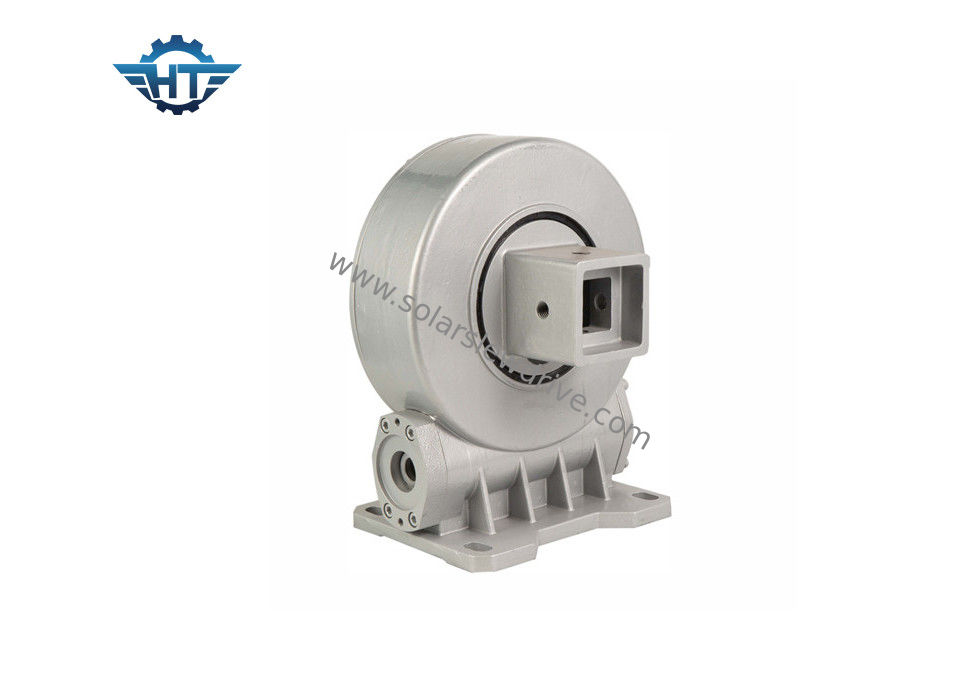

Caixa de engrenagens da movimentação do pântano VE9 com o motor da C.C. 24v para o único sistema de rastreio da linha central
Descrição
A série VE é uma solução robusta da movimentação do gerencio da incluido-engrenagem equipada para o ciclo de dever alto, de baixa velocidade (<1 RPM="">
Vantagens
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. Interior da parada dura caso que mulfunctioning do sistema de controlo do software
3. Envolvendo a movimentação do sem-fim para dentro
4. Multi contato de dente para assegurar a carga alta
5. Função de travamento automático
Parâmetros de séries da VE
Modelo | Relação | Torque avaliado da saída (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Observação: As dimensões e os parâmetros acima podem ser atualizados ou ajustado, para umas dimensões mais detalhadas e uns parâmetros, refira por favor nossos desenhos das vendas.
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores bondes etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Applicatons
Único sistema de rastreio da linha central
O único sistema de rastreio da linha central inclui a única linha central lisa e a única linha central inclinada.
