Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SDE5” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Materiais: | 50Mn, 42CrMo | modelo: | SDE 5 |
|---|---|---|---|
| Relação da engrenagem: | 37:1 | Torque avaliado da saída: | 800 nanômetro |
| Guardarando o torque: | 9200 nanômetro | Inclinando o torque: | 6000 nanômetro |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Folga: | ≤ 0,1 | Matéria: | linha central dupla |
| Realçar: | Movimentação do anel do giro,motor de movimentação do sem-fim |
||

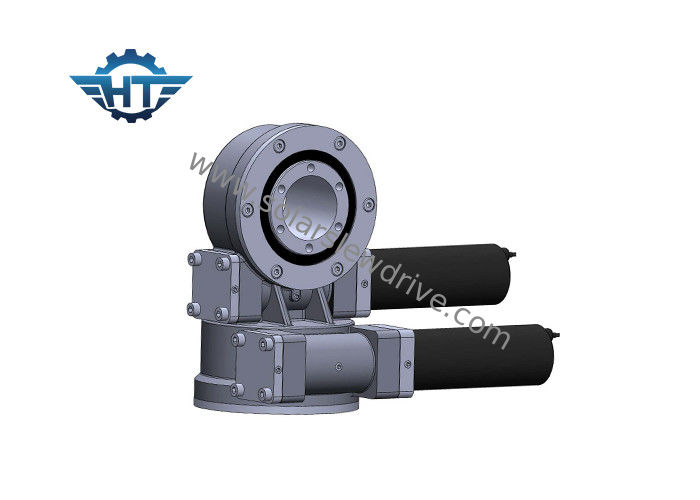

Alinhe a relação 37/1 anel do gerencio da engrenagem de sem-fim da eficiência 40% para o sistema de rastreio solar da linha central dupla
Características
Worm a movimentação, que é uma movimentação mais alta da engrenagem de sem-fim da desgaste-resistência, poderia carregar o torque forte da saída e a inclinação do torque do momento com o desempenho bom da estabilidade e da confiança. A movimentação do sem-fim está igualmente disponível para mais altamente seguir o campo preciso como CPV, CSP, aplicações satélites.
Vantagens
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. Envolvendo a movimentação do sem-fim para dentro
3. Multi contato de dente para assegurar a carga alta
4. Função de travamento automático
Dados técnicos
| Modelo | Relação | Torque avaliado da saída (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
Observação: As dimensões e os parâmetros acima podem ser atualizados ou ajustado, para umas dimensões mais detalhadas e uns parâmetros, refira por favor nossos desenhos das vendas.
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores bondes etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Applicatons
Aplicando movimentações duplas de um gerencio da linha central em um sistema solar, os painéis serão orientados sempre para o sol, nenhuma matéria a estação, hora do dia ou latitude das regiões. Pode deixar o proprietário do projeto ganhar mais capacidade da eletricidade até 40%. E assim mais rendimento.
