Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SDE3” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Material: | 50Mn, 42CrMo, QUARTO | Relação da engrenagem: | 31:1 |
|---|---|---|---|
| Torque avaliado da saída: | 600 nanômetro | Guardando o torque: | 1500 nanômetro |
| Inclinando o torque: | 5800 nanômetro | Cor padrão: | RAL 9006 |
| folga: | menos de 0,1 graus | Tipo de gerencio: | Linha central dobro |
| Realçar: | movimentação pequena do pântano,motor de movimentação do sem-fim |
||

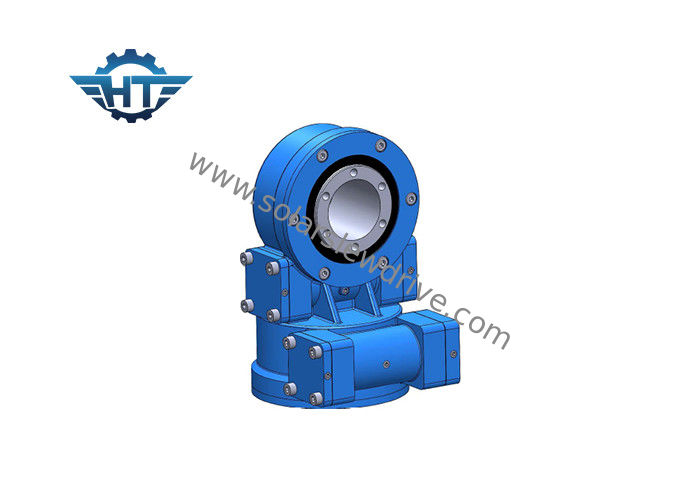

SDE3 Dual com unidade de movimentação dupla do pântano da linha central do motor para o sistema de rastreio solar de 6 painéis solares do PCS
Descrição
As movimentações do pântano são usadas para a transmissão simultânea de forças axiais e radiais assim como a transmissão de inclinar momentos. As movimentações do pântano consistem em um anel do gerencio da bola ou do rolo, em movimentações hidráulicas ou elétricas, e em um alojamento completamente incluido. O SE da série massacrou movimentações é projetado com engrenagem de sem-fim.
Características
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. Envolvendo a movimentação do sem-fim para dentro
3. Multi contato de dente para assegurar a carga alta
4. Função de travamento automático
As movimentações duplas do gerencio da linha central são usadas em perseguidores solares da linha central dupla, em heliostats, no photovoltaics concentrado (CPV), e na antena satélite.
Dados técnicos de movimentações duplas do gerencio da linha central
| Modelo | Relação | Torque avaliado da saída (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
Observação: As dimensões e os parâmetros acima podem ser atualizados ou ajustado, para umas dimensões mais detalhadas e uns parâmetros, refira por favor nossos desenhos das vendas.
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores bondes etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Applicatons
movimentação do gerencio para o sistema de rastreio solar da linha central dupla
movimentação do gerencio para o sistema de rastreio satélite
movimentação do gerencio para o sistema de rastreio do picovolt do concentrado
