Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SDE7” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~504 / pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
Material: | 50Mn, 42CrMo | Tipo: | sem-fim e wormwheel |
---|---|---|---|
Tempo da vida: | 30 anos | Aplicação: | perseguidor solar da linha central dupla |
Relação da engrenagem: | 57 | Alojamento incluido: | Sim |
folga: | menos de 0,1 graus | Effeciency: | 40% |
Realçar: | Movimentação do anel do giro,movimentação pequena do pântano |
movimentação dupla material do pântano da linha central 50Mn/42CrMo que guarda o torque 13 KNm para o perseguidor solar
Descrição

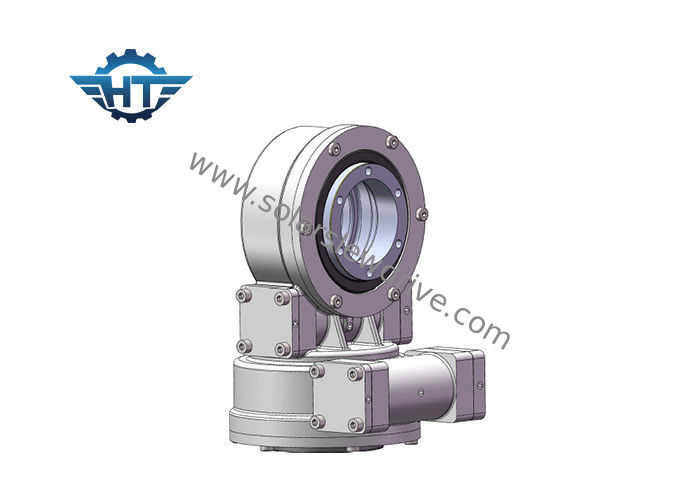

Movimentação do gerencio SDE7 para o perseguidor solar da Duplo-linha central
Marca: GH
Número de modelo: SDE3A
Circunstância: Novo
Serviço pós-venda proporcionado: Projeta disponível para prestar serviços de manutenção no ultramar à maquinaria
Torque da saída: 2000 N.m
Inclinando o torque do momento: 13500 N, m
Guardando o torque: 13200 N.m
Avaliação axial: 34 KN
Avaliação radial: 58 KN
Relação da engrenagem: 57:1
Seguindo a precisão: ≤ 0.1°
Motor: 12V, 24V, motor da C.C., 380V, motor de C.A. 220V
Peso líquido: 56 quilogramas
Prazo de entrega: Dentro de 15 dias de trabalho depois que a ordem confirmada e o pagamento receberam.
Vantagens
O azimute & o projeto combinado e fechado da elevação podem melhorar a eficiência de seguimento da produção da precisão e da eletricidade.
Utilização de FRB combinada projetando a melhor rigidez conseguida, resistência de impacto mais forte, capaz de suportar o ambiente áspero do deserto e de outro.
Desempenho
Tecnologia patenteada uso do sem-fim da ampulheta das movimentações do pântano para dar o apoio máximo do controle e do movimento. Nossas engrenagens de sem-fim contratam 5 a 11 dentes na linha do passo da engrenagem de anel do parafuso da ampulheta, que é um acoplamento mais alto do dente do que sem-fins padrão, dando à caixa de engrenagens a maiores estabilidade e força. Aprenda mais sobre a tecnologia da ampulheta.
Aplicações
O pedido o mais comum da movimentação do gerencio para os perseguidores solares de gerencio da duplo-linha central do drivesare da duplo-linha central, tais como heliostats e o photovoltaics concentrado (CPV), e pratos do satélite ou do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase.
Especificações do Positioner da Duplo-linha central de SDE
1) Movimentação do gerencio da série de SDE amplamente utilizada para as peças relativas da rotação do perseguidor solar.
2) Perseguidor da linha central do picovolt solar e solar duplos
Confiança
As movimentações do gerencio da duplo-linha central de SDE são asseguradas por uma vida do campo de 30 anos do posicionamento 3D preciso. As movimentações de SDE criam uma solução eficiente e segura em uma única movimentação. Nós qualificamos todas nossos componentes e matérias primas usando os padrões ajustados por ISO 9001, certificações do CE para maximizar a vida do campo.
Dados técnicos da série de SDE
Modelo | Relação | Torque avaliado da saída (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
