| Brand Name: | HangTuo |
| Model Number: | SDE5” |
| MOQ: | 1 parte |
| preço: | USD 280~504 / pc |
| Delivery Time: | 15~45 dias |
| Payment Terms: | L / C, T / T, Western Union |

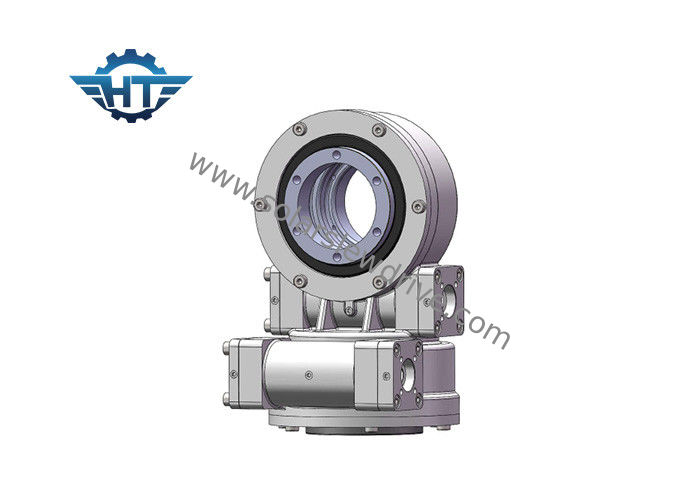

Movimentação incluida do gerencio da engrenagem de sem-fim SDE5 para o sistema de rastreio duplo de GPS Sun da linha central para dois sentidos
Descripiton
Modelo: SDE7
Lugar de origem: Changzhou, China
Tipo: GH
Tipo: Incluido
Material: 42CrMo, 50Mn
Torque da saída: 800N.m
Inclinando o torque do momento: 6000 N.m
Guardando o torque: 9200 N.m
Avaliação axial estática: 133 KN
Avaliação radial estática: 53 KN
Avaliação axial dinâmica: 32 KN
Avaliação radial dinâmica: 28KN
Relação da engrenagem: 57:1
Eficiência: 40%
A movimentação do gerencio de Hangtuo é composta do alojamento, rolamento do gerencio, selagem, envolvendo o sem-fim com algumas peças sobresselentes terminadas. Nós podemos igualmente produzir o motor eletrônico e o motor hidráulico usados girando as movimentações, que podem movimentos para a rotação do sentido sentido horário e do sentido sentido horário do contador.
Vantagem
1. Momento forte da reviravolta baseado no anel do gerencio
2. Adopt que envolve a movimentação do sem-fim
3. Conduza a carga maior para usar o multi contato de dente
4. Melhore a função de travamento automático estática
Carta de desempenho da série de SDE
| Modelo | Relação | Torque avaliado da saída (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
Observação: As dimensões e os parâmetros acima podem ser atualizados ou ajustado, para umas dimensões mais detalhadas e uns parâmetros, refira por favor nossos desenhos das vendas.
Classificações & desenhos
Há geralmente um único tipo da linha central; o tipo duplo da linha central, o tipo vertical e o sem-fim duplo datilografam 3 a 25 polegadas, para o detalhe que os pls nos contactam para a tiragem das vendas.
Por exemplo a tiragem das vendas da polegada SDE5:
As dimensões da instalação:
