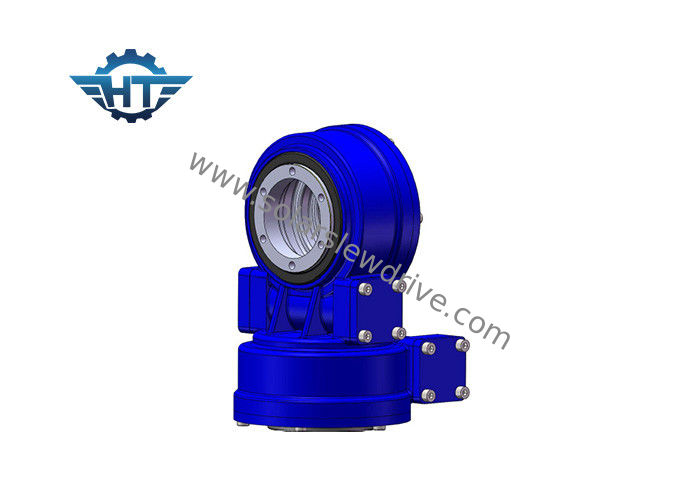

O sem-fim e a roda de sem-fim SDE7 Dual movimentação do pântano da linha central com os 24 motores da engrenagem planetária do VDC

O sem-fim e a roda de sem-fim SDE7 Dual movimentação do pântano da linha central com os 24 motores da engrenagem planetária do VDC

  • O sem-fim e a roda de sem-fim SDE7 Dual movimentação do pântano da linha central com os 24 motores da engrenagem planetária do VDC
  • O sem-fim e a roda de sem-fim SDE7 Dual movimentação do pântano da linha central com os 24 motores da engrenagem planetária do VDC
O sem-fim e a roda de sem-fim SDE7 Dual movimentação do pântano da linha central com os 24 motores da engrenagem planetária do VDC
Detalhes do produto:
Lugar de origem: China
Marca: HangTuo
Certificação: CE, ISO9001
Número do modelo: SDE7”
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: USD 280~504 / pc
Detalhes da embalagem: Caixa de madeira compensada
Tempo de entrega: 15~45 dias
Termos de pagamento: L / C, T / T, Western Union
Habilidade da fonte: PCS 2000 POR O MÊS
Contato
Descrição de produto detalhada
Material: 50Mn, 42CrMo, QUARTO modelo: eixo duplo 7 polegadas
Guardando o torque: 13,5 kNm Inclinando o torque: 13,2 kNm
Eficiência: 40% Carga axial: 34 kN
Carga radial: 58 kN Cor: baseado no código de RAL
Realçar:

Movimentação do anel do giro

,

motor de movimentação do sem-fim

O sem-fim e a roda de sem-fim SDE7 Dual movimentação do pântano da linha central com os 24 motores da engrenagem planetária do VDC



Movimentação do pântano para o perseguidor solar da linha central dupla


Os perseguidores solares podem ser divididos em perseguidores da único-linha central e em perseguidores da duplo-linha central tomando em consideração as características mecânicas. Desde que os sistemas da duplo-linha central podem obter um seguimento ótimo do sol, são mais populares em todos os tipos de tecnologias solares concentradas, à excecpção do sistema do calha-estilo.



Nós temos os motores hidráulicos e os motores bondes para o pântano conduzem de acordo com suas condições de trabalho diferentes, dados dos detalhes como abaixo:



Motor bonde da engrenagem



Dados do motor Dados planetários
Tensão avaliado 24VDC Relação 398:1
Corrente avaliado 1.3A Torque da saída 43Nm
Velocidade avaliado 800Rpm Velocidade da saída 2Rpm
Protegido ao nível IP55/65/66 Ruído <60db>



Motor hidráulico da engrenagem

O sem-fim e a roda de sem-fim SDE7 Dual movimentação do pântano da linha central com os 24 motores da engrenagem planetária do VDC 0



Glossário dos parâmetros chaves



Inclinando o torque do momento: O torque é a carga multiplicada pela distância entre a posição da carga e o centro do rolamento do gerencio. Se o qorque gerado pela carga e pela distância é maior do que o torque de inclinação avaliado do momento, a movimentação do gerencio estará virada.

Carga radial: Carregue o vertical à linha central do rolamento do gerencio

Carga axial: Carregue a paralela à linha central do rolamento do gerencio

Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são danificadas, o torque máximo conseguido está chamado guardar o torque.

De travamento automático: Somente quando carregada, a movimentação do gerencio não pode inverter gerencie e chamou assim de travamento automático.



Parâmetros de desempenho do modelo de SDE



Modelo Relação Torque avaliado da saída (N.m) Inclinando o torque (N.m) Guardando o torque (N.m) Carga axial (kN) Carga radial (kN) Eficiência Precisão (°) De travamento automático Peso (quilograma)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Sim 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Sim 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Sim 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Sim 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Sim 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Sim 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Sim 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Sim 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Sim 705
