Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SE9” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~504 / pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
Material: | 50Mn, 42CrMo | modelo: | SE9” |
---|---|---|---|
Relação da engrenagem: | 61:1 | Torque avaliado da saída: | 4300Nm |
Guardando o torque: | 31000Nm | Inclinando o torque: | 45000Nm |
Eficiência: | 40% | Cor: | RAL 9006 ou como pedido |
Realçar: | caixa de engrenagens da movimentação do sem-fim,motor da engrenagem de sem-fim |

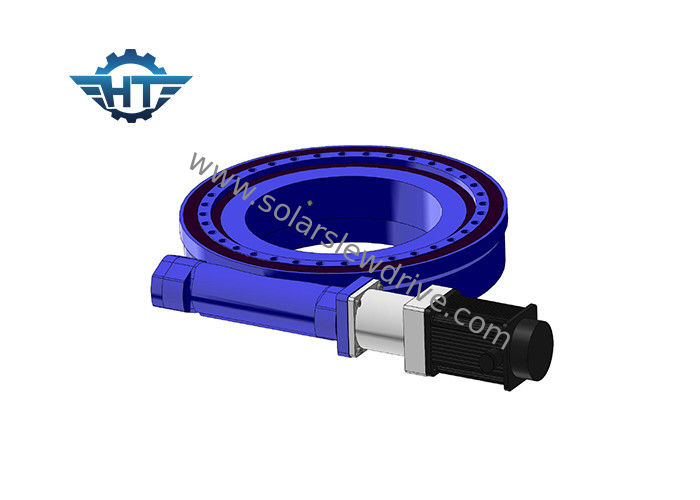

Movimentação montada horizontal de Worm Gear Slew do modelo SE9 com os servos motores para o equipamento da automatização
Vantagens
1. Momento forte da reviravolta
2. Adopt que envolve a movimentação do sem-fim
3. multi contato de dente, capacidade de carga alta
4. função de travamento automático
A movimentação do sem-fim é uma desgaste-resistência mais alta da movimentação da engrenagem de sem-fim, que têm a capacidade de carga alta e a inclinação do torque do momento para assegurar a estabilidade, confiança e performanced bem. A movimentação do sem-fim está igualmente disponível para um campo preciso de seguimento mais alto.
Parâmetros de desempenho SE9
Modelo: | movimentação horizontal do sem-fim de 9 polegadas |
Torque da saída avaliado: | 4300 nanômetro |
Inclinando o torque: | 45000 nanômetro |
Carga axial: | kN 340 |
Carga radial: | kN 130 |
Guardando o torque: | 31000 nanômetro |
Eficiência: | 40% |
Precisão: | ° ≤0.1 |
De travamento automático: | Sim |
Peso: | 49 quilogramas |
O gerencio do SE conduz dados
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
